Mến chào các bạn,
Chào mừng anh em quay trở lại với góc kỹ thuật thực chiến. Nếu đã từng xách laptop xuống xưởng để debug một dàn biến tần hay lập trình PLC, chắc hẳn bạn đã không ít lần toát mồ hôi hột khi vừa cắm sợi cáp USB to RS485 vào máy tính thì… “bụp”, màn hình xanh lè, cổng USB bốc mùi khét. Nguyên nhân đơn giản là do sự chênh lệch điện áp tiếp đất quá lớn giữa máy tính của bạn và hệ thống máy móc khổng lồ dưới xưởng.
Để giải quyết triệt để cơn ác mộng này, hôm nay chúng ta sẽ cùng mổ xẻ một “bảo bối” không thể thiếu trong túi đồ nghề của dân tự động hóa: Mạch chuyển đổi USB sang RS485 CÁCH LY do đội ngũ EPCB Việt Nam thiết kế. Chúng ta không chỉ xem nó chạy thế nào, mà còn bóc tách từ bản vẽ Schematic, nghệ thuật Layout PCB, cho đến lớp vỏ nhôm nguyên khối cực kỳ quyến rũ bên ngoài. Bắt đầu thôi!
1. Phân Tích Schematic: Bức Tường Thành Cách Ly & Dàn Vệ Sĩ

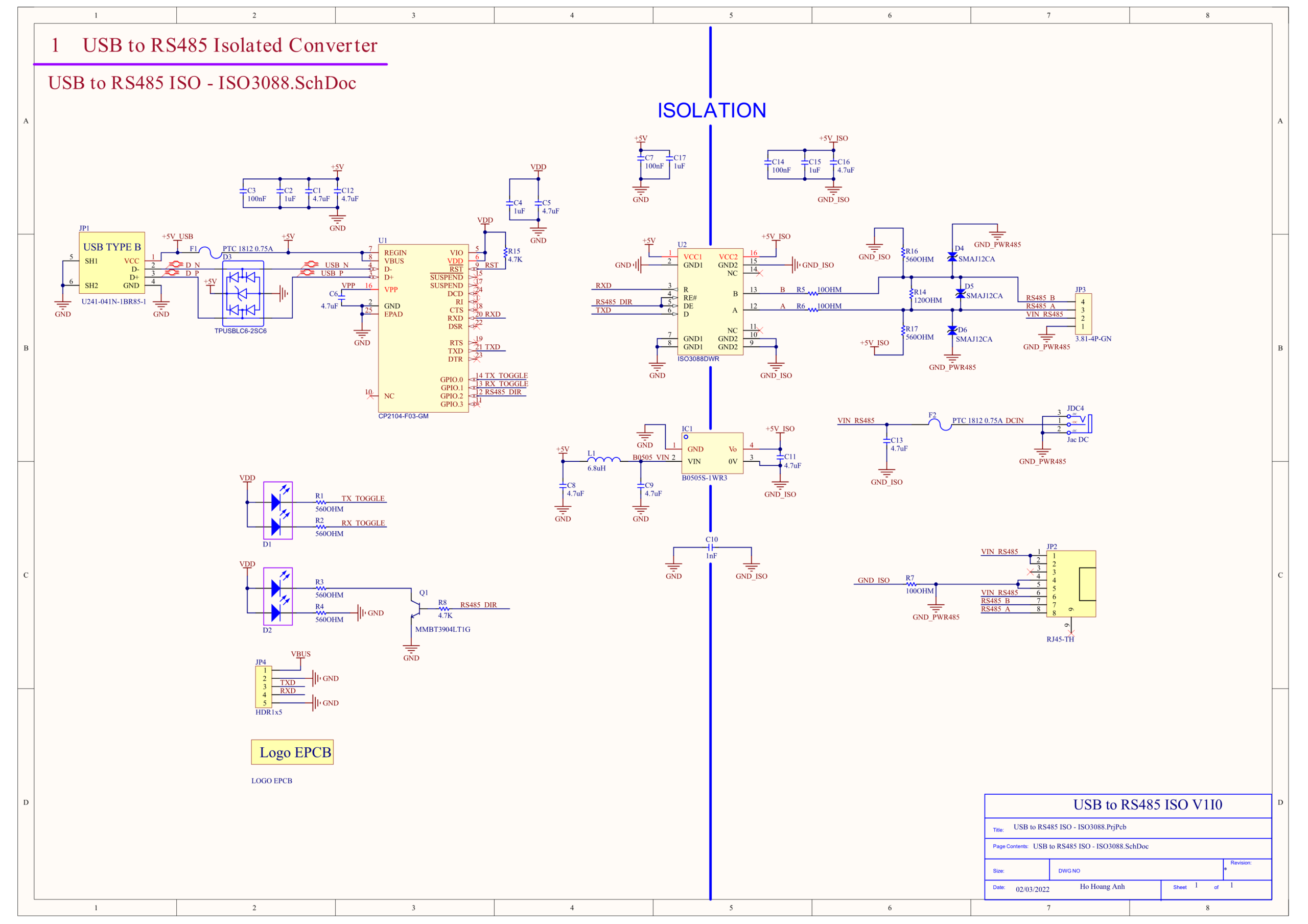

Hình 1: Sơ đồ nguyên lý với ranh giới cách ly (ISOLATION) được phân chia cực kỳ sắc nét.
Bản vẽ nguyên lý không chỉ là các đường gạch nối, nó thể hiện cả tư duy phòng thủ của người kỹ sư. Nhìn vào bản Schematic này, điểm đập vào mắt chúng ta ngay lập tức là ranh giới “ISOLATION” (Cách ly) chia cắt mạch thành hai thế giới hoàn toàn độc lập. Mỗi bên sở hữu một khối GND (đất) riêng biệt, không hề “chạm mặt” nhau.
Ở nửa bên trái (khối an toàn nối với laptop), kỹ sư sử dụng IC CP2104 từ Silicon Labs làm nhiệm vụ chuyển đổi USB sang UART. Đây là một con chip cực kỳ “trâu bò” và tương thích mượt mà với hầu hết các hệ điều hành công nghiệp mà không lo lỗi kén driver. Điểm sáng lớn nhất nằm ở khu vực biên giới: IC thu phát RS485 ISO3088DW. Thay vì dùng dàn Opto cách ly rời rạc khiến mạch cồng kềnh, con chip này tích hợp luôn rào cản cách ly điện dung (Isolation barrier) 4000V bên trong lòng nó. Kết hợp cùng module nguồn DC-DC B0505S-1WR3 làm nhiệm vụ bơm nguồn 5V cách ly sang nửa bên kia, tạo thành một hệ thống cô lập hoàn hảo.
Tiến ra ngõ ra RS485 (chân A, B), nơi phải đối mặt trực tiếp với hàng trăm mét dây cáp đầy nhiễu, mạch được trang bị một dàn “vệ sĩ” tinh nhuệ. Cầu chì tự phục hồi PTC 1812 kết hợp cùng các Diode triệt tiêu xung quá áp SMAJ12CA (TVS) được giăng sẵn. Bất kỳ một xung sét lan truyền hay điện áp cao đột biến nào từ xưởng dội về sẽ bị dàn vệ sĩ này ghim chặt và xả thẳng xuống đất cách ly, giữ cho cổng USB của chiếc laptop vài chục triệu của bạn luôn bình an vô sự.
2. Nghệ Thuật Layout PCB: Phân Chia Lãnh Thổ

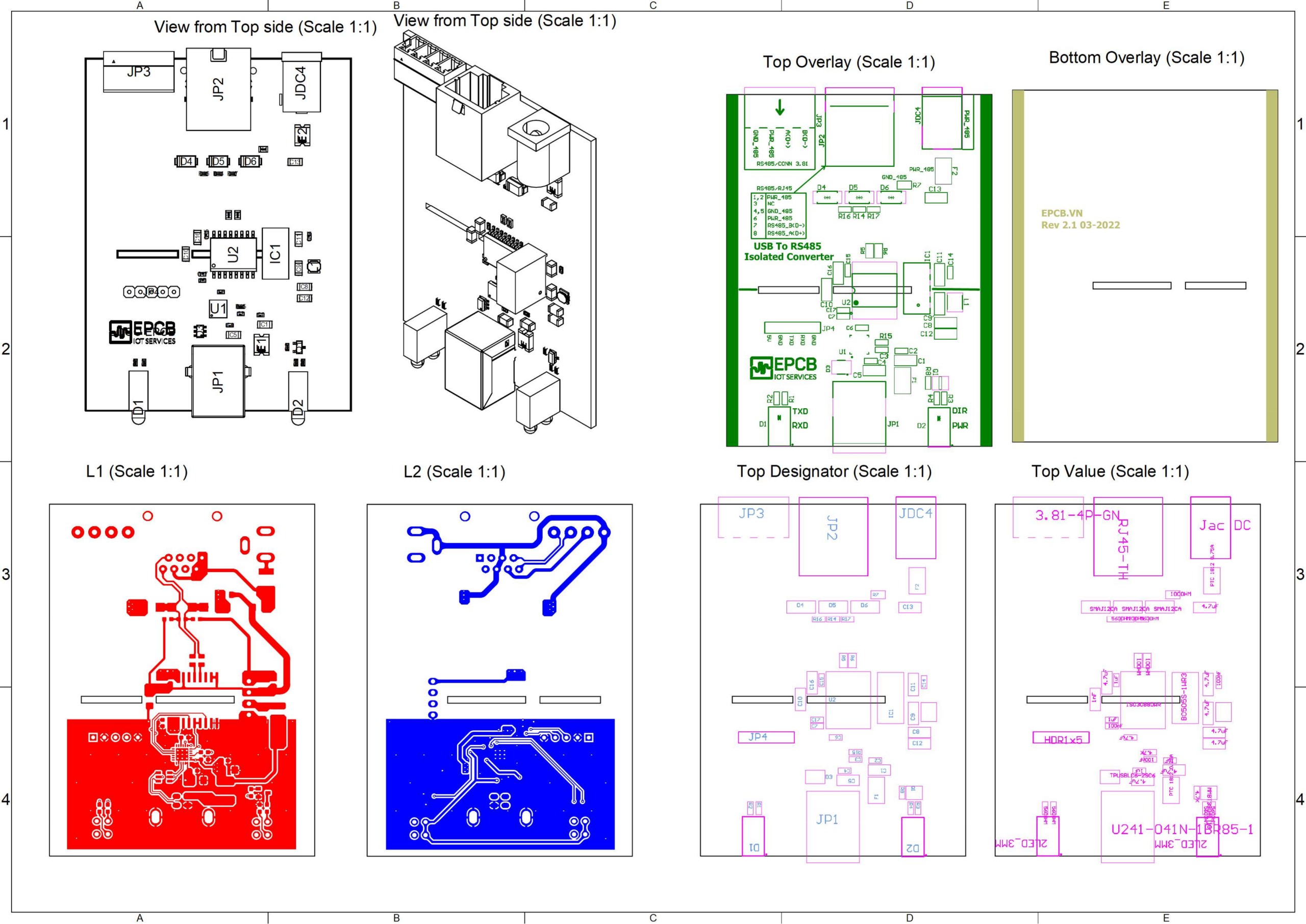

Hình 2: Bản vẽ phân bố linh kiện với đường “hào” cách ly vắt ngang bo mạch.
Từ một Schematic hay, nếu Layout tồi thì mạch vẫn sẽ là một “cỗ máy gom nhiễu” (EMI) tệ hại. Rất may, phiên bản PCB này đã xử lý bài toán chống nhiễu cực kỳ điệu nghệ. Nhìn vào bản vẽ 2D phía trên và hình ảnh 3D phía dưới, các bạn sẽ thấy một khoảng hở đen ngòm, không hề được phủ đồng (keep-out zone) vắt ngang giữa bo mạch. Nó trông giống như một con hào sâu bảo vệ thành trì vậy!

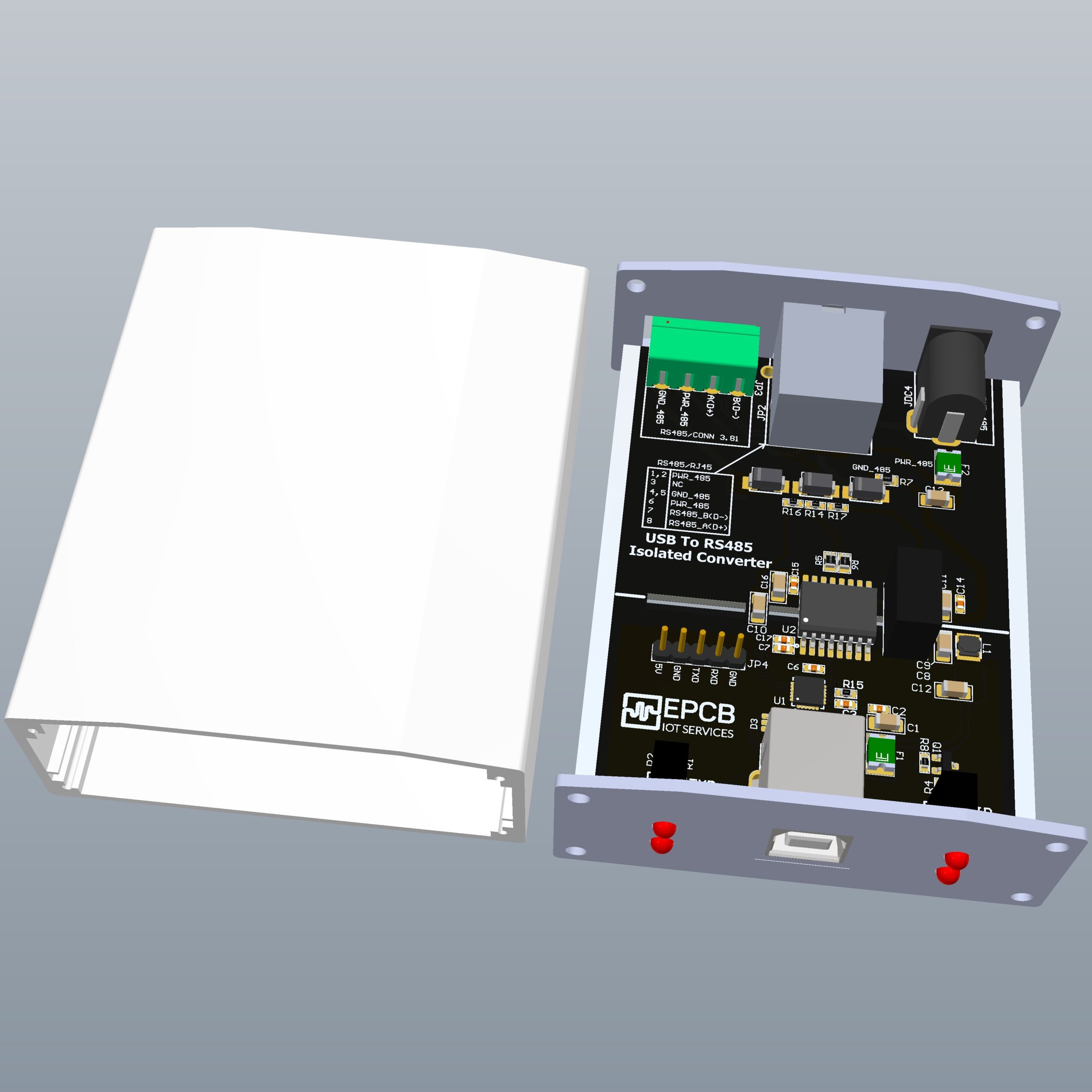

Hình 3: Kết xuất 3D thể hiện sự bố trí linh kiện linh hoạt và khoa học.
Khoảng trống (Creepage & Clearance) này không phải để cho đẹp. Nó phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện để ngăn chặn hiện tượng phóng điện hồ quang khi môi trường ngoài có mức điện áp dâng cao. Chỉ duy nhất IC ISO3088 và cục nguồn B0505S được phép “bắc cầu” qua con hào này.
Một điểm tôi cực kỳ ưng ý trong Layout này chính là tính thực dụng (Versatility). Ở ngõ ra, thay vì chỉ gắn một kiểu chân cắm, EPCB đã tích hợp đồng thời cả giắc cắm mạng RJ45 và Terminal Block (Domino xanh 3.81mm). Tùy vào hiện trường thi công, bạn có thể bấm đầu mạng cắm cái “cạch” cho nhanh, hoặc tuốt dây đồng vặn vít cho chắc chắn. Một sự thấu hiểu tuyệt vời dành cho dân đi công trình.
3. Vỏ Nhôm Nguyên Khối: Vẻ Đẹp Cơ Khí & Vật Lý Vượt Trội

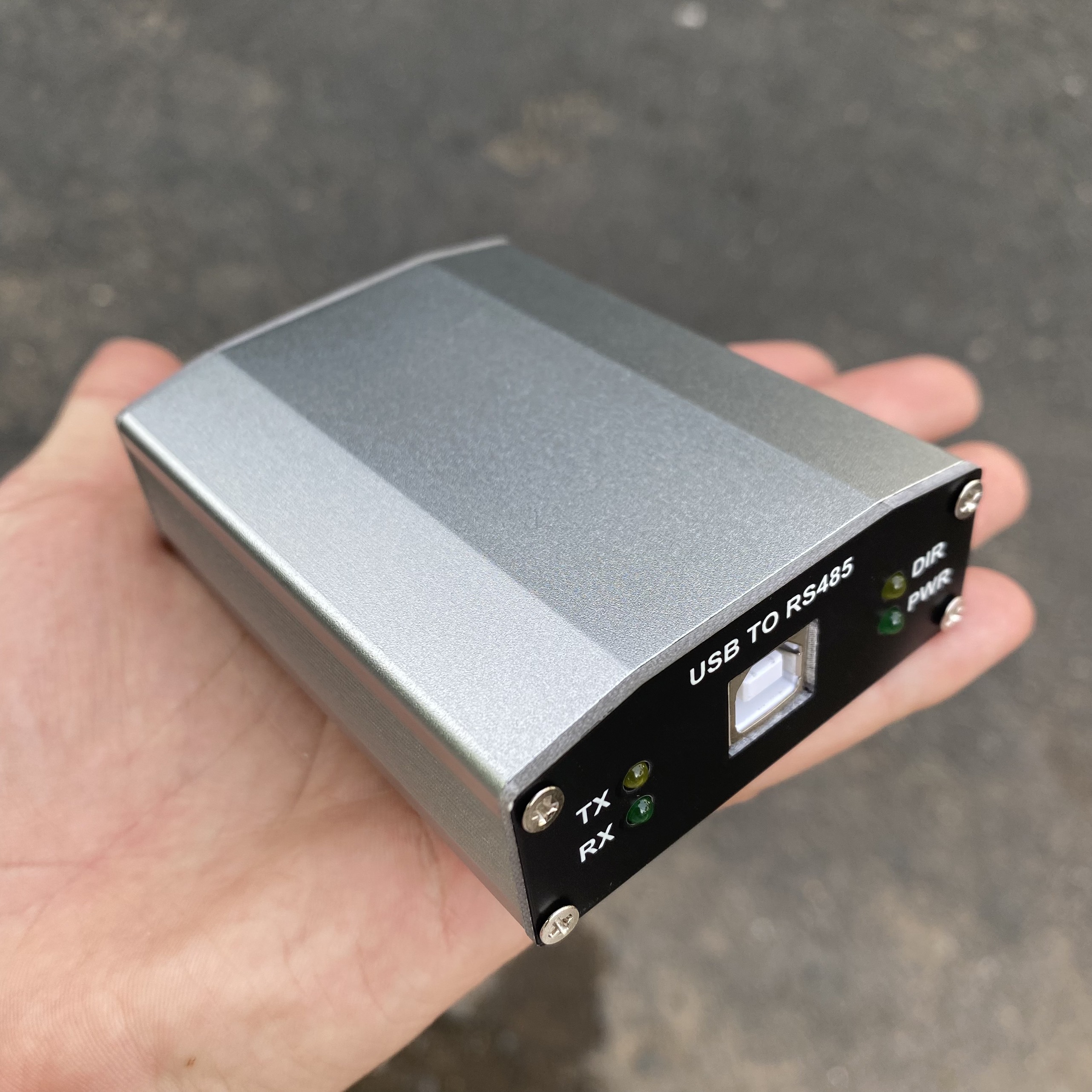

Hình 4: Lớp vỏ nhôm đùn phay xước mang lại cảm giác đầm tay và ngoại hình cực kỳ sang trọng.
Một bo mạch xịn xò cỡ nào mà chỉ bọc trong ống gen co nhiệt lèo tèo thì trông cũng mất đi 50% giá trị. Thiết bị này được ưu ái khoác lên mình một “bộ giáp” bằng nhôm đùn nguyên khối (Extruded Aluminum) màu xám bạc. Bề mặt nhôm được xử lý Anodize xước phay nhẹ, vừa chống bám vân tay lại vừa mang tới vẻ đẹp sắc sảo, nam tính. Hai mặt bích đen được cắt CNC và in lụa trắng rõ nét các cổng kết nối TX, RX, PWR.
Thế nhưng, vỏ nhôm không chỉ để ngắm! Về mặt vật lý, bộ vỏ kim loại đóng vai trò như một chiếc Lồng Faraday (Faraday cage) hoàn hảo. Mạng RS485 kéo đi rất xa và thường bị sóng hài từ các động cơ công suất lớn hay biến tần hắt vào. Lớp vỏ nhôm này sẽ triệt tiêu và chặn đứng mọi sóng điện từ nhiễu (EMI/RFI) bắn phá vào bo mạch bên trong. Chưa kể, nếu bạn lỡ tay làm rơi thiết bị xuống nền bê tông hay bị kìm búa đè lên trong túi đồ nghề, sự cứng cáp của nhôm sẽ bảo vệ các linh kiện dán SMD mỏng manh bên trong một cách tuyệt đối — điều mà vỏ nhựa in 3D hay ABS rẻ tiền không bao giờ làm được.
Bên cạnh độ “trâu bò”, EPCB còn cài cắm những chi tiết làm say lòng kỹ sư. Bốn đèn LED trạng thái (TX, RX, DIR, PWR) được khéo léo dẫn ánh sáng xuyên qua mặt panel. Khi hệ thống đang trao đổi dữ liệu, nhìn các dải đèn xanh đỏ chớp nháy liên tục theo nhịp điệu của Data Frame mang lại một cảm giác “công nghệ” cực kỳ thỏa mãn (satisfying). Không những thế, dựa vào nhịp độ nhấp nháy, một kỹ sư cứng cựa có thể bắt bệnh mạng truyền thông chỉ trong tích tắc. Kết hợp với cảm giác cầm nặng và đầm tay, thiết bị thực sự truyền tải thông điệp về một sản phẩm “đáng đồng tiền bát gạo”.
Tổng kết lại, thiết kế USB to RS485 Isolated này là một minh chứng cho sự giao thoa xuất sắc giữa nền tảng điện tử chống nhiễu vững chắc và tư duy cơ khí công thái học. Nó vượt xa khỏi giới hạn của một công cụ chuyển đổi tín hiệu thông thường, trở thành một tác phẩm kỹ thuật đáng để anh em sinh viên và kỹ sư trẻ học hỏi trong cách đóng gói một sản phẩm thương mại.
