Chào mừng các anh em kỹ sư lập trình nhúng quay trở lại với series phân tích thiết kế phần cứng! Nếu bạn đã từng làm việc với các dòng vi điều khiển ARM (đặc biệt là họ STM32), chắc chắn bạn không lạ gì với cụm từ “Mạch nạp ST-Link”. Tuy nhiên, trên thị trường hiện nay, các bản ST-Link V2 giá rẻ của Trung Quốc thường hay bị lỗi vặt, thiếu ổn định, trong khi bản chính hãng lại quá cồng kềnh và đắt đỏ.
Hôm nay, chúng ta sẽ cùng đưa lên bàn mổ một thiết kế mạch nạp cực kỳ thú vị: ST-Link V2-1 dạng USB Dongle do EPCB Việt Nam phát triển. Đây không chỉ là một công cụ để nạp code (Flash programming) mà nó còn chứa đựng những tính năng Debug mạnh mẽ, được gói gọn trong một thiết kế phần cứng tinh tế đến từng milimet.

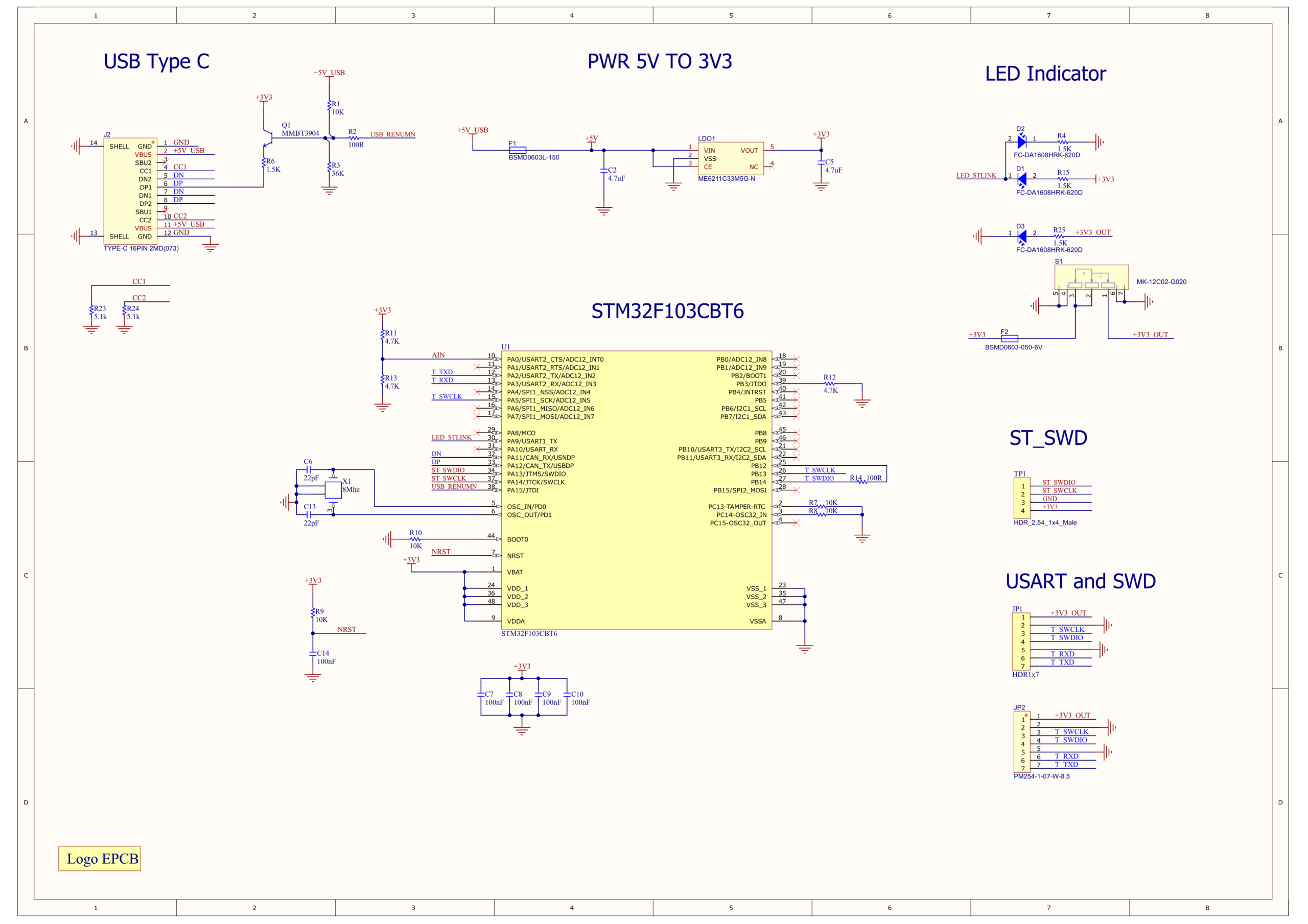

1. Bóc Tách Schematic: Bộ Não “Gánh” Chức Năng Của Cả Một Hệ Thống
Để tạo ra một mạch nạp ST-Link chuẩn, “bộ não” thường được sử dụng chính là một con vi điều khiển STM32F103 (thường là bản C8T6 hoặc CBT6). Bản thân con chip này sẽ chạy một Firmware đặc biệt của STMicroelectronics để làm cầu nối giữa phần mềm máy tính (như KeilC, STM32CubeIDE) và chip đích (Target MCU).
- Giao tiếp USB trực tiếp: Cổng USB Type-A đực (Male) được thiết kế tích hợp ngay trên bo mạch. Đặc biệt, đường tín hiệu D+ và D- không đi “trần” mà được bảo vệ bởi một IC chống tĩnh điện (TVS Array/ESD Protection). Khi bạn cắm rút liên tục hoặc cắm vào những chiếc PC bị rò điện, IC này sẽ xả tĩnh điện xuống mass, cứu sống cổng USB và vi điều khiển chính.
- Giao diện gỡ lỗi (SWD Interface): Sức mạnh của mạch nạp ARM nằm ở giao thức Serial Wire Debug (SWD). Thay vì cần đến hàng chục chân như chuẩn JTAG cũ, SWD chỉ cần 2 chân tín hiệu (SWDIO và SWCLK) cộng thêm chân GND và 3.3V. Trên Schematic, các đường tín hiệu này đều được thiết kế đi qua các điện trở nối tiếp (Series Resistor) giá trị nhỏ (thường là 22 Ohm) nhằm giảm hiện tượng phản xạ sóng (ringing) khi truyền tín hiệu ở xung nhịp cao.
2. Layout PCB: Nghệ Thuật Ép Khuôn Thành “USB Dongle”
Một thiết bị cho dân lập trình cần phải cơ động. Nếu mạch thiết kế quá to, nó sẽ vướng víu trên bàn làm việc. EPCB đã chọn định dạng form factor USB Dongle (như một chiếc USB lưu trữ dữ liệu) cực kỳ gọn nhẹ.

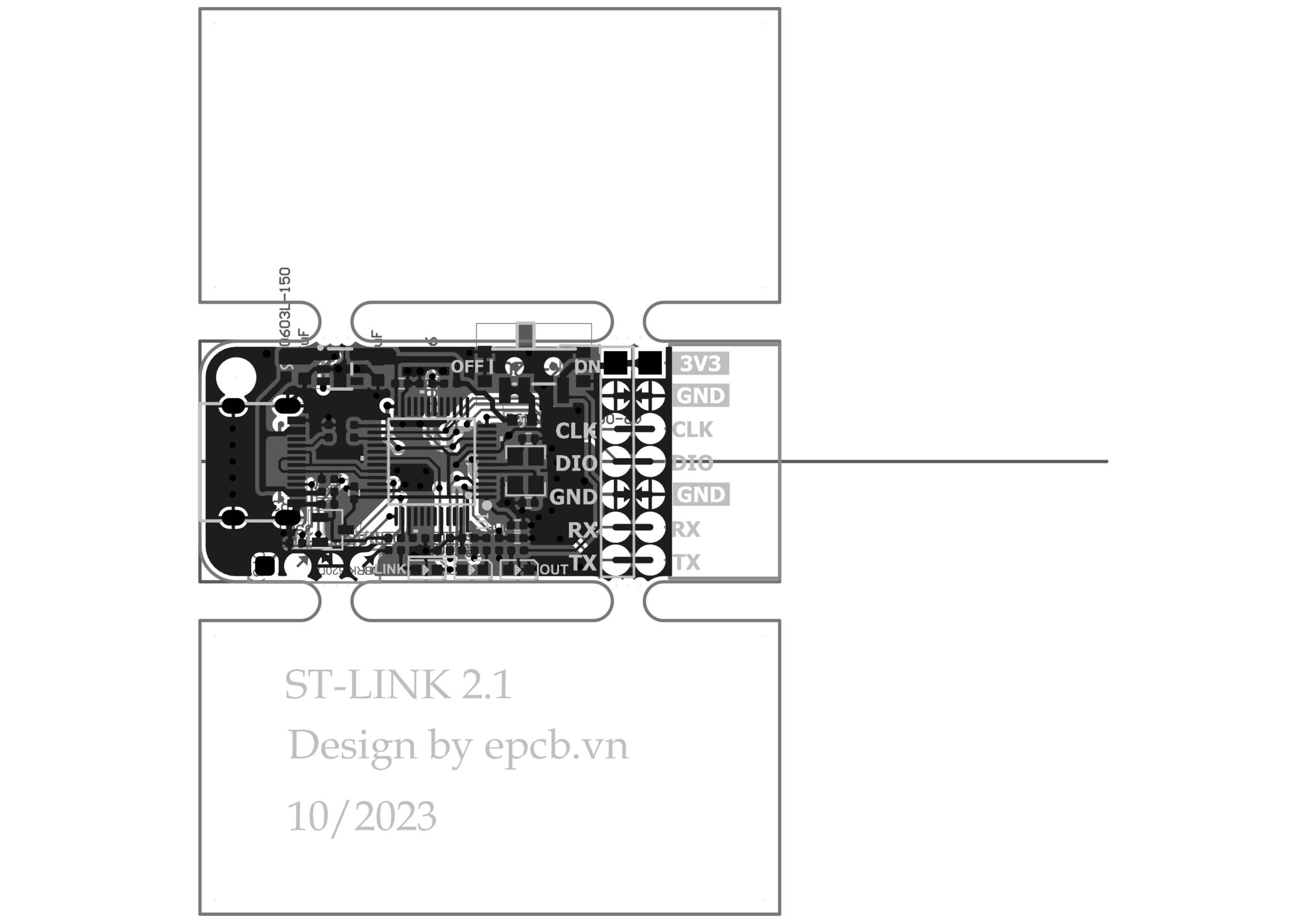

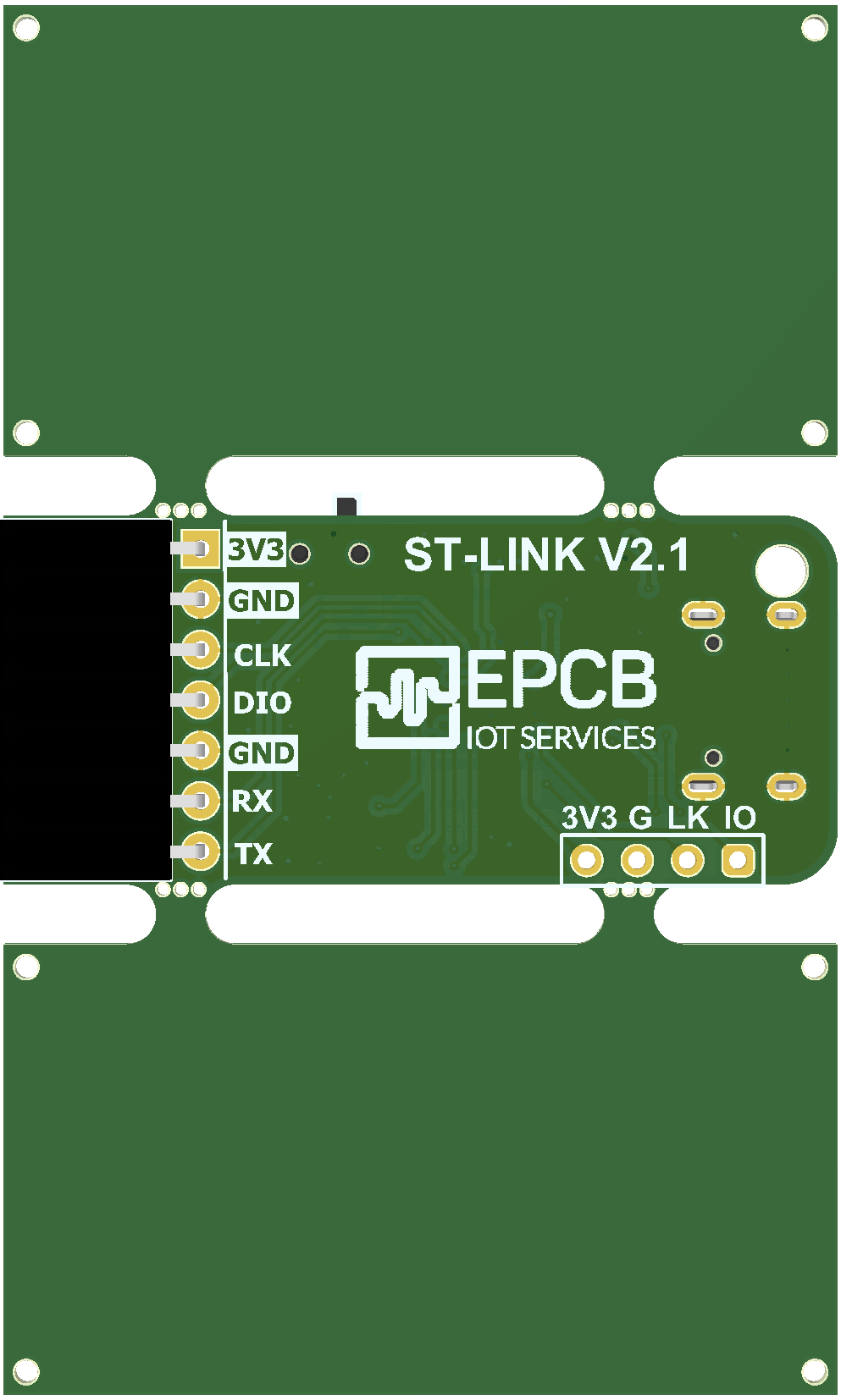

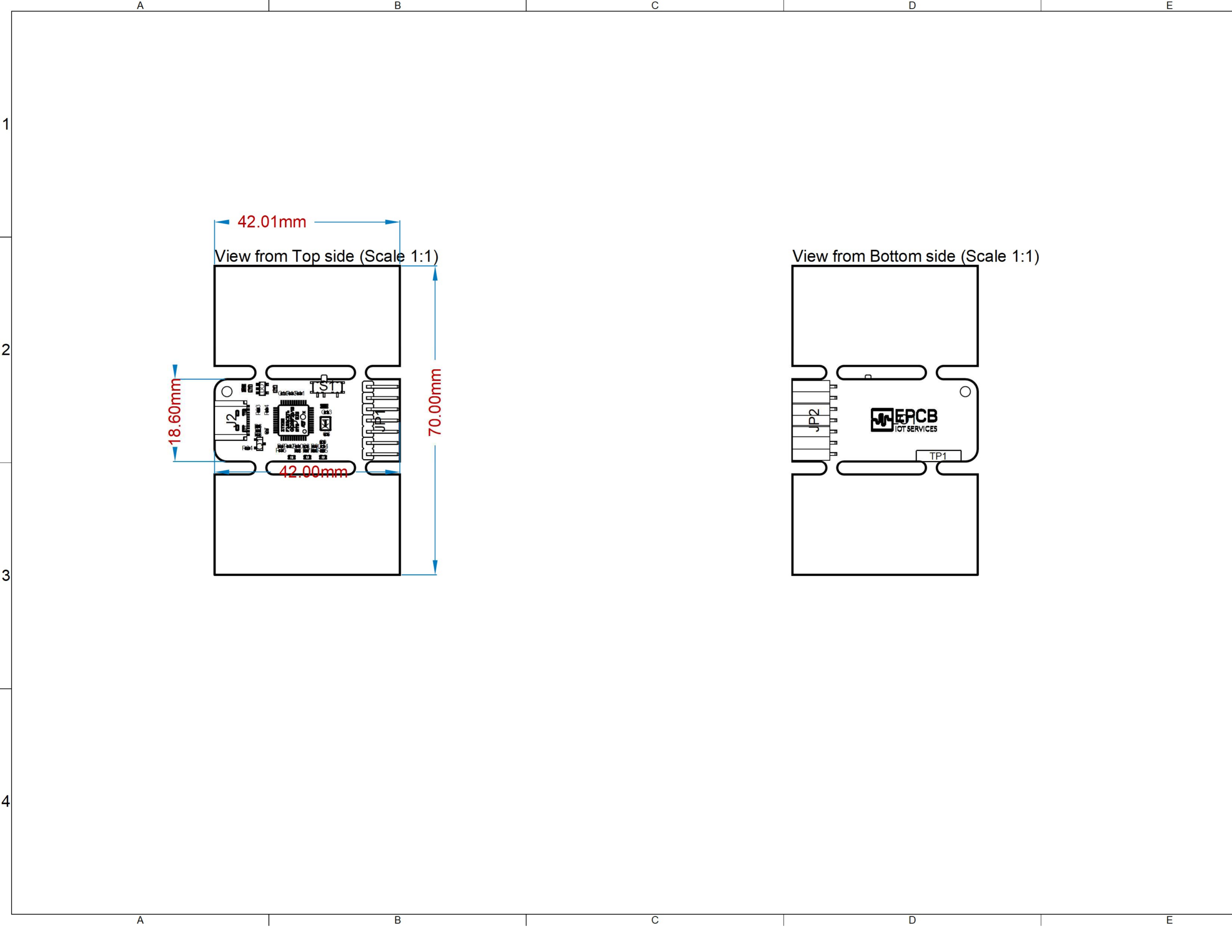

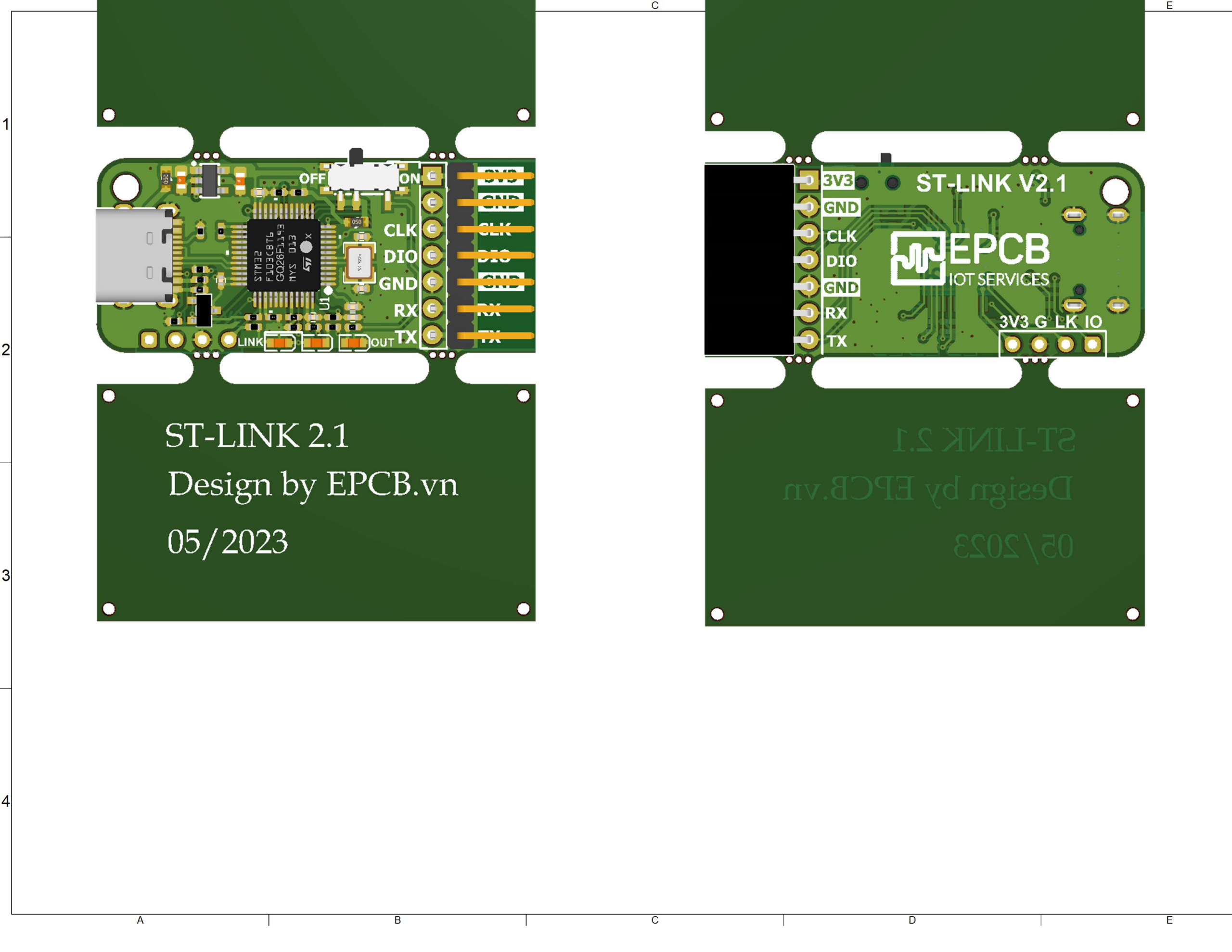

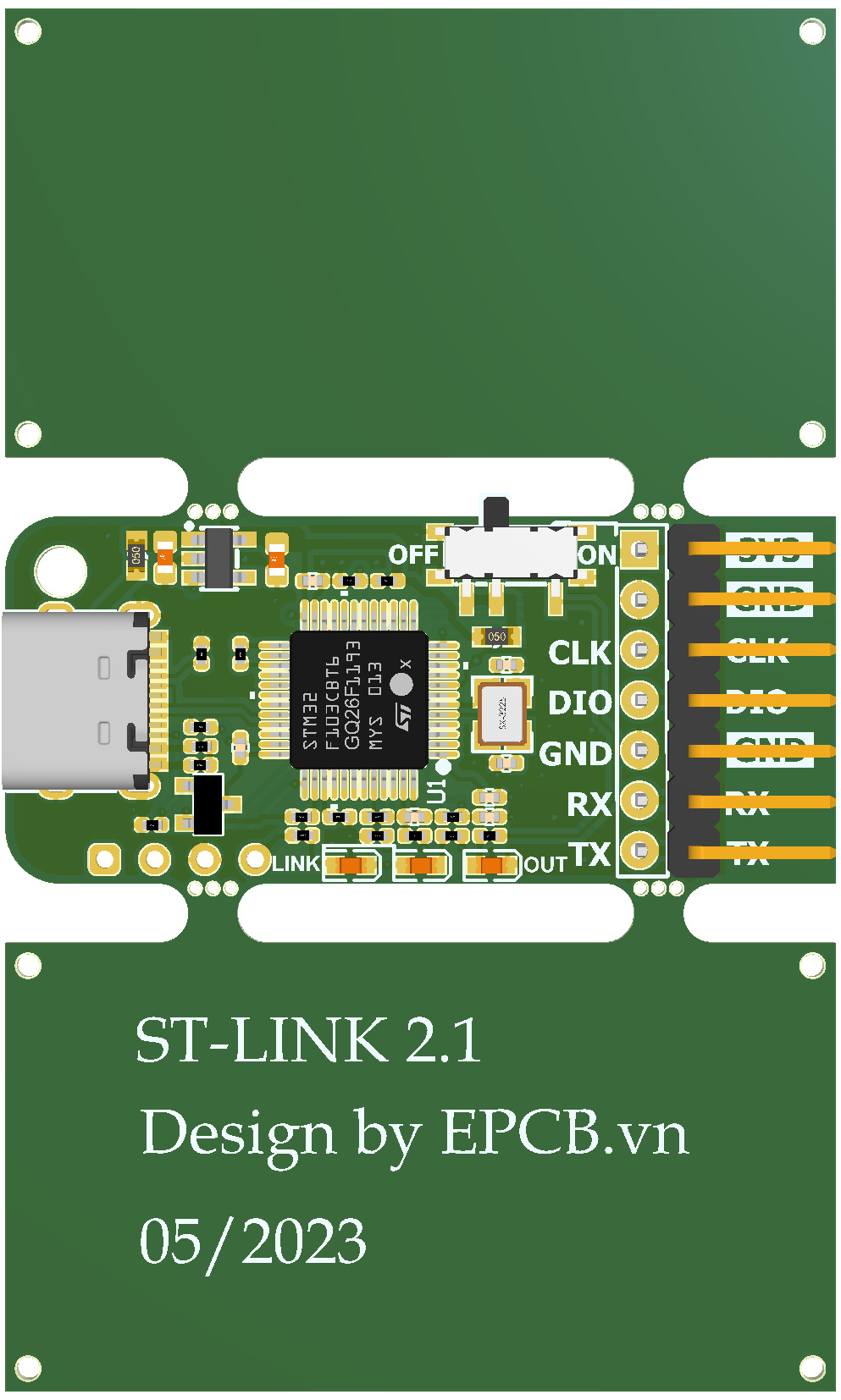

Để thu nhỏ được kích thước đến mức tối đa như bản vẽ Layout trên, người kỹ sư phải có kỹ năng định tuyến (Routing) cực tốt. Linh kiện dán (SMD) cỡ nhỏ 0402 hoặc 0603 được sử dụng triệt để. Tụ lọc nguồn (Decoupling Capacitor) được bố trí dính sát vào các chân VDD của vi điều khiển. Toàn bộ các vùng không gian trống ở cả mặt Top và Bottom đều được đổ đồng (GND Polygon) và cấy vô số via tản nhiệt/nối mass. Điều này giúp đường về (Return Path) của các tín hiệu xung nhịp (Clock) được ngắn nhất, đảm bảo quá trình nạp firmware dung lượng lớn không bao giờ bị đứt gánh giữa đường vì nhiễu điện từ.

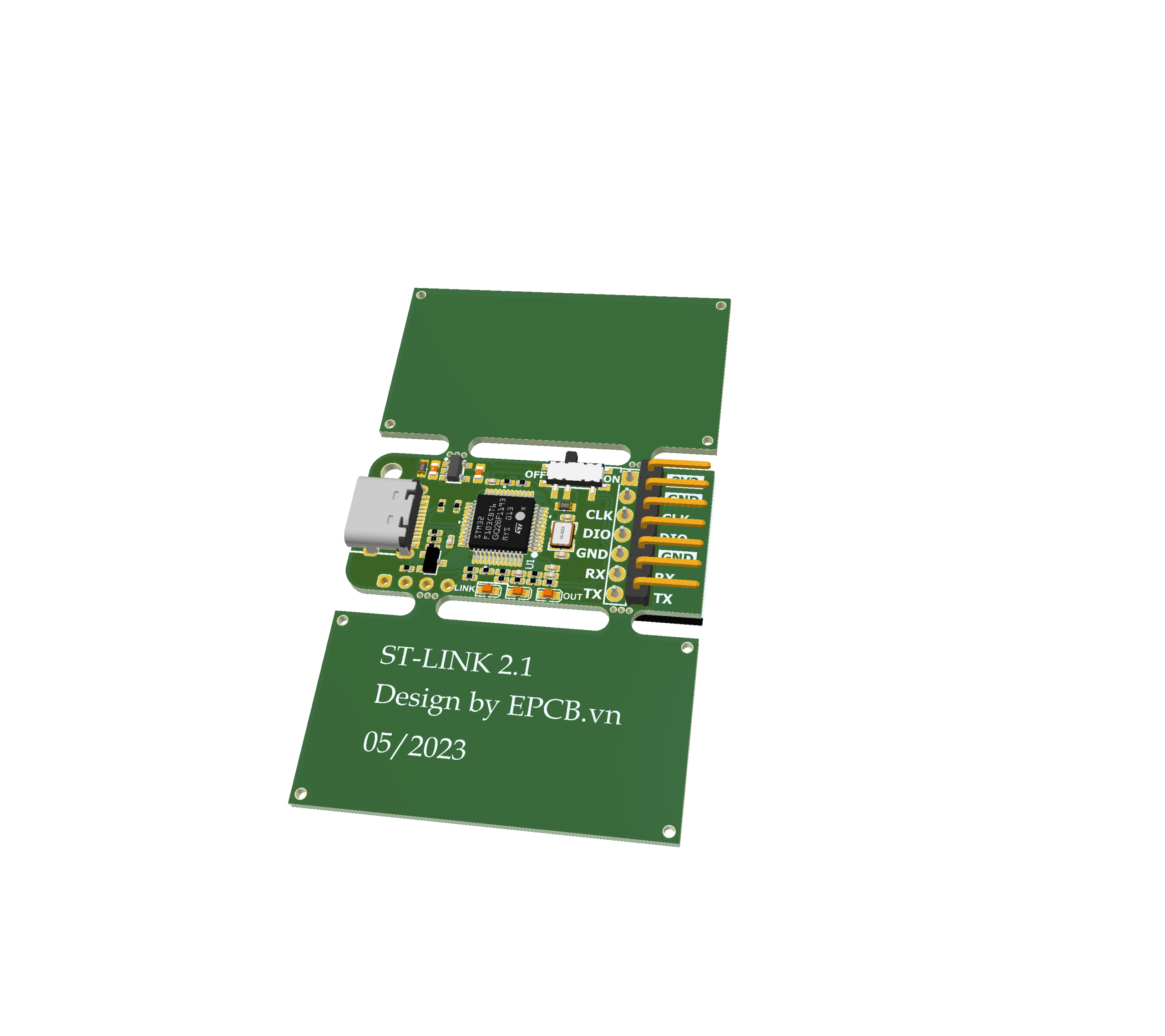

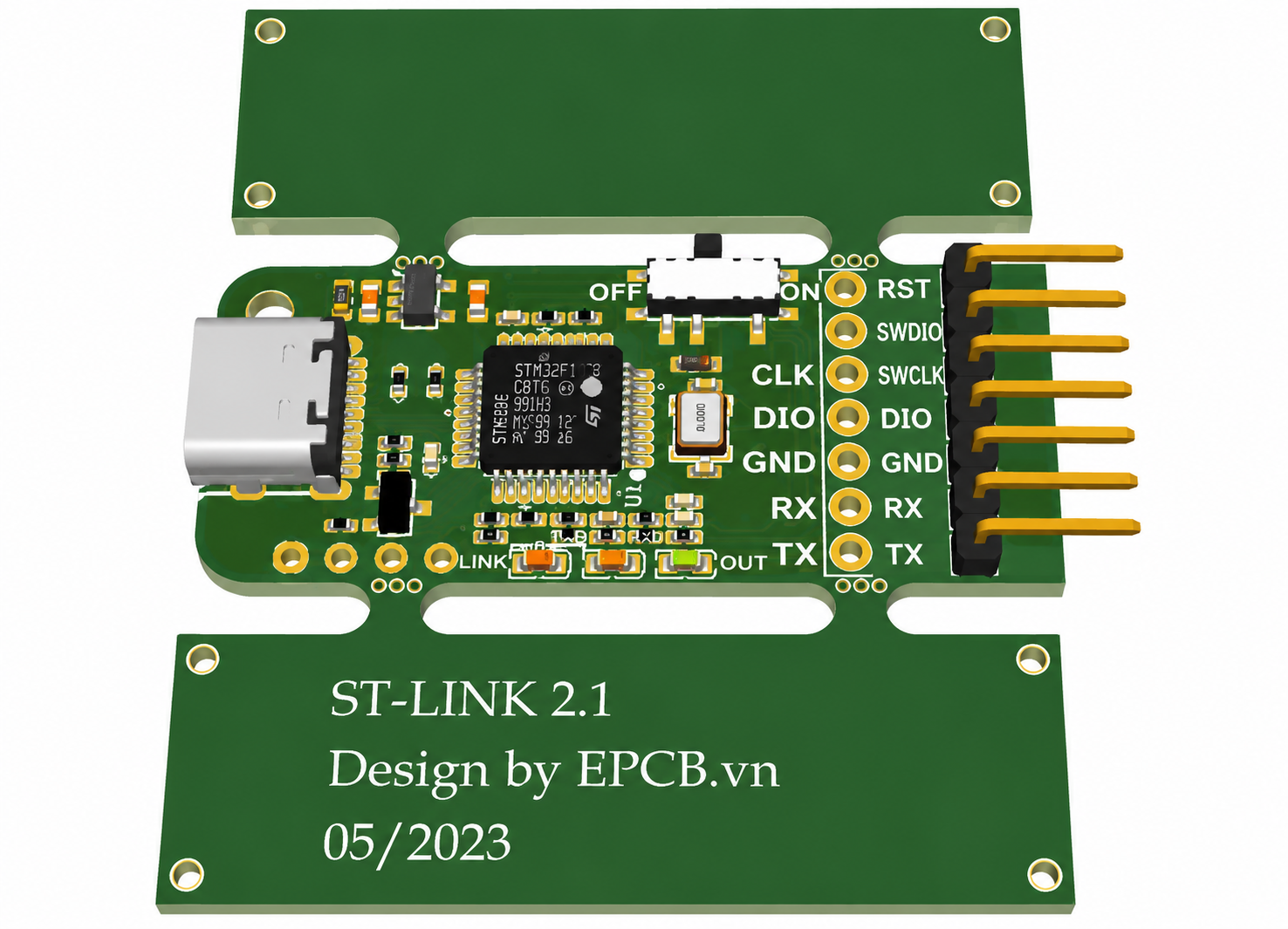

Hình 3: Kết xuất 3D cho thấy thiết kế “Plug and Play” gọn gàng, có thể cắm trực tiếp vào laptop mà không cần dây cáp USB trung gian.
3. “Vũ Khí Bí Mật” Của Phiên Bản V2-1
Tại sao lại là phiên bản V2-1 thay vì V2 thông thường? Thiết kế phần cứng này hỗ trợ những tính năng mà một lập trình viên nhúng phải thốt lên “tuyệt vời”:
Với các mạch ST-Link V2 giá rẻ, bạn chỉ có thể nạp code. Nếu muốn in log debug qua chuẩn UART (hàm printf), bạn phải mua thêm một module USB-to-TTL (như CP2102 hay CH340) và cắm tốn thêm một cổng USB trên máy tính. Nhưng thiết kế V2-1 này phần cứng đã “bao thầu” luôn việc đó! Nó tạo ra một cổng COM ảo trên máy tính, và cung cấp thêm 2 chân TX/RX xuất ra Header. Bạn vừa nạp code, vừa đọc log gỡ lỗi theo thời gian thực (Real-time debugging) chỉ với MỘT chiếc mạch nạp duy nhất.
Phần cứng V2-1 được cấu hình để máy tính nhận diện nó như một chiếc USB Flash Drive thông thường. Bạn có file nhị phân .bin hoặc .hex? Chỉ cần cầm chuột kéo và thả file đó vào ổ đĩa ảo của ST-Link, lập tức nó sẽ tự động flash chương trình xuống vi điều khiển đích mà không cần mở các phần mềm nạp phức tạp (STM32 ST-LINK Utility). Một tính năng mang đậm phong cách mbed!
4. Ngoại Hình Và Đặc Tính Vật Lý: Thẩm Mỹ “Cyberpunk”
Với kích thước nhỏ gọn như một thanh kẹo cao su, mạch thường không sử dụng vỏ hộp bắt vít để tránh làm tăng kích thước. Thay vào đó, trong giới điện tử, các mạch Dongle này thường được bọc bằng một lớp ống gen co nhiệt trong suốt (Transparent Heat Shrink Tubing).
Việc sử dụng gen trong suốt không chỉ mang lại khả năng chống chập điện (cách ly phần đồng với các thiết bị khác khi vứt lăn lóc trên bàn), mà nó còn phô diễn được toàn bộ vẻ đẹp sắc sảo của mạch điện, vi mạch và đèn LED trạng thái chớp nháy bên trong. Một vẻ đẹp mang đậm chất “Cyberpunk” công nghệ mộc mạc, rất được lòng anh em kỹ sư phần cứng.
Tổng kết lại, thiết kế ST-Link V2-1 Dongle là một minh chứng hoàn hảo cho triết lý “nhỏ nhưng có võ”. Một bản vẽ Schematic được tính toán kỹ lưỡng, một Layout ép khuôn mật độ cao, đi kèm hệ tính năng gỡ lỗi VCP “đáng tiền” đã biến mạch điện nhỏ bé này thành một công cụ không thể tách rời của những người chinh phục thế giới vi điều khiển ARM.
