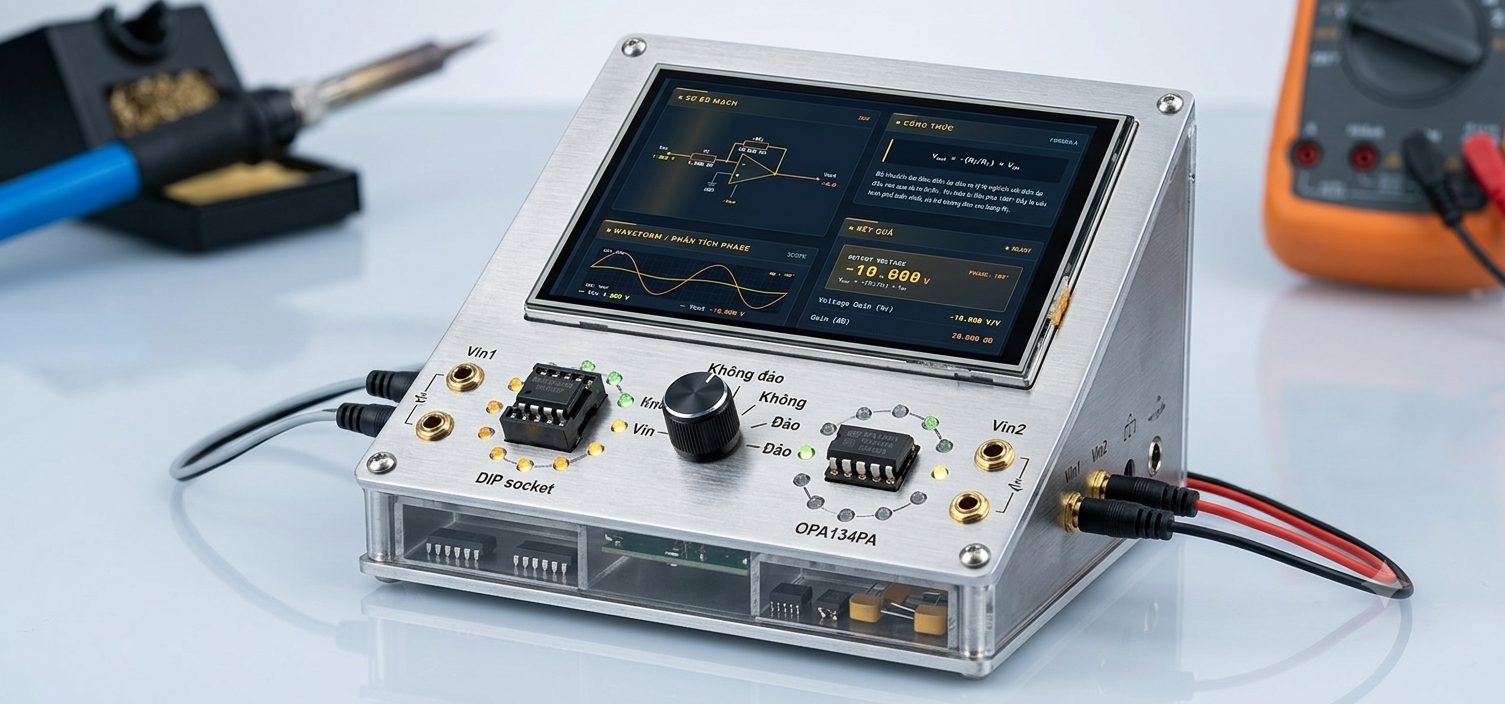

Máy tính Mạch Khuếch đại Thuật toán (Op-Amp)
Công cụ hỗ trợ phân tích và tính toán các thông số kỹ thuật cho 6 cấu hình mạch khuếch đại thuật toán tiêu chuẩn. Phần mềm tự động quy đổi tiền tố hệ SI, tính toán độ khuếch đại (lần & dB), ước lượng băng thông tín hiệu và mô phỏng quan hệ đáp ứng pha giữa đầu vào và đầu ra.
1. Nguyên lý hoạt động & Quy tắc vàng
Khuếch đại thuật toán (Op-Amp) là khối khuếch đại điện áp có hệ số khuếch đại vòng hở rất lớn. Khi hoạt động trong vùng tuyến tính với phản hồi âm (Negative Feedback), các thông số của mạch được xác định dựa trên hai quy tắc vàng lý tưởng:
Ký hiệu: V+ và V− là điện áp tại ngõ vào không đảo và ngõ vào đảo; I+ và I− là dòng điện đi vào hai ngõ vào của Op-Amp.
2. Công thức toán học theo Cấu hình Mạch
3. Đại lượng và đơn vị SI
| Đại lượng | Ký hiệu | Đơn vị SI |
|---|---|---|
| Điện áp vào / ra | Vin, Vout | volt (V) |
| Điện trở định hình | R1, Rf | ohm (Ω) |
| Điện dung phản hồi | C | farad (F) |
| Độ khuếch đại áp | Av | lần / decibel (dB) |
| Băng thông tín hiệu | BW | hertz (Hz) |
| Hằng số thời gian | τ | giây (s) |
4. Các công thức phân tích mở rộng
Trong đó GBW là Tích số Băng thông - Độ khuếch đại đặc trưng của vi mạch Op-Amp (mặc định 1 MHz đối với Op-Amp tiêu chuẩn).
5. Quy đổi tiền tố kỹ thuật
- M (mega) = 106 = 1 000 000 (điện trở)
- k (kilo) = 103 = 1 000 (điện trở, băng thông)
- m (milli) = 10−3 = 0,001 (điện áp, thời gian)
- µ (micro) = 10−6 = 0,000001 (điện dung, thời gian)
- n (nano) = 10−9 = 0,000000001 (điện dung)
- p (pico) = 10−12 (điện dung)
Ví dụ: 10 kΩ = 10 000 Ω; 100 nF = 0,1 µF = 10−7 F.
6. Ví dụ kiểm tra
Mạch đảo: R1 = 10 kΩ, Rf = 100 kΩ, Vin = 0.5 V
Mạch không đảo: R1 = 1 kΩ, Rf = 9 kΩ, Vin = 1 V
Mạch tích phân: R = 10 kΩ, C = 100 nF
7. Phạm vi áp dụng và lưu ý kỹ thuật
- Giới hạn điện áp bão hòa (Saturation): Điện áp đầu ra lý thuyết không thể vượt quá dải nguồn cấp ±VCC của Op-Amp thực tế. Khi Vout vượt dải này, sóng đầu ra sẽ bị xén ngọn.
- Tốc độ tăng điện áp (Slew Rate): Giới hạn tốc độ biến thiên cực đại của Vout theo thời gian (dV/dt), gây méo dạng sóng ở tần số cao khi biên độ lớn.
- Đánh đổi Băng thông & Độ khuếch đại: Khi tăng hệ số khuếch đại Av, băng thông hoạt động hiệu dụng BW của mạch sẽ giảm tương ứng theo tỉ lệ nghịch.
- Điện trở cân bằng dòng trôi (Offset Bias): Ở các mạch khuếch đại thực tế, điện trở nhìn từ hai ngõ vào cần được thiết kế cân bằng để triệt tiêu điện áp lệch do dòng rò ngõ vào Ibias.
- Độ chính xác tính toán: Trình duyệt sử dụng số thực IEEE 754. Các phép tính với linh kiện có tiền tố cách biệt quá lớn (ví dụ MΩ với pF) có thể xuất hiện sai số làm tròn ở chữ số thập phân cuối.
