Hồ Sơ Hệ Thống Kiểm Định Kỹ Thuật
- Dự án nghiên cứu: 1kW Arduino MPPT Solar Charge Controller (Tác giả: ASCAS)
- Cấu trúc biến đổi cốt lõi: Synchronous Buck Converter (Mạch hạ áp đồng bộ)

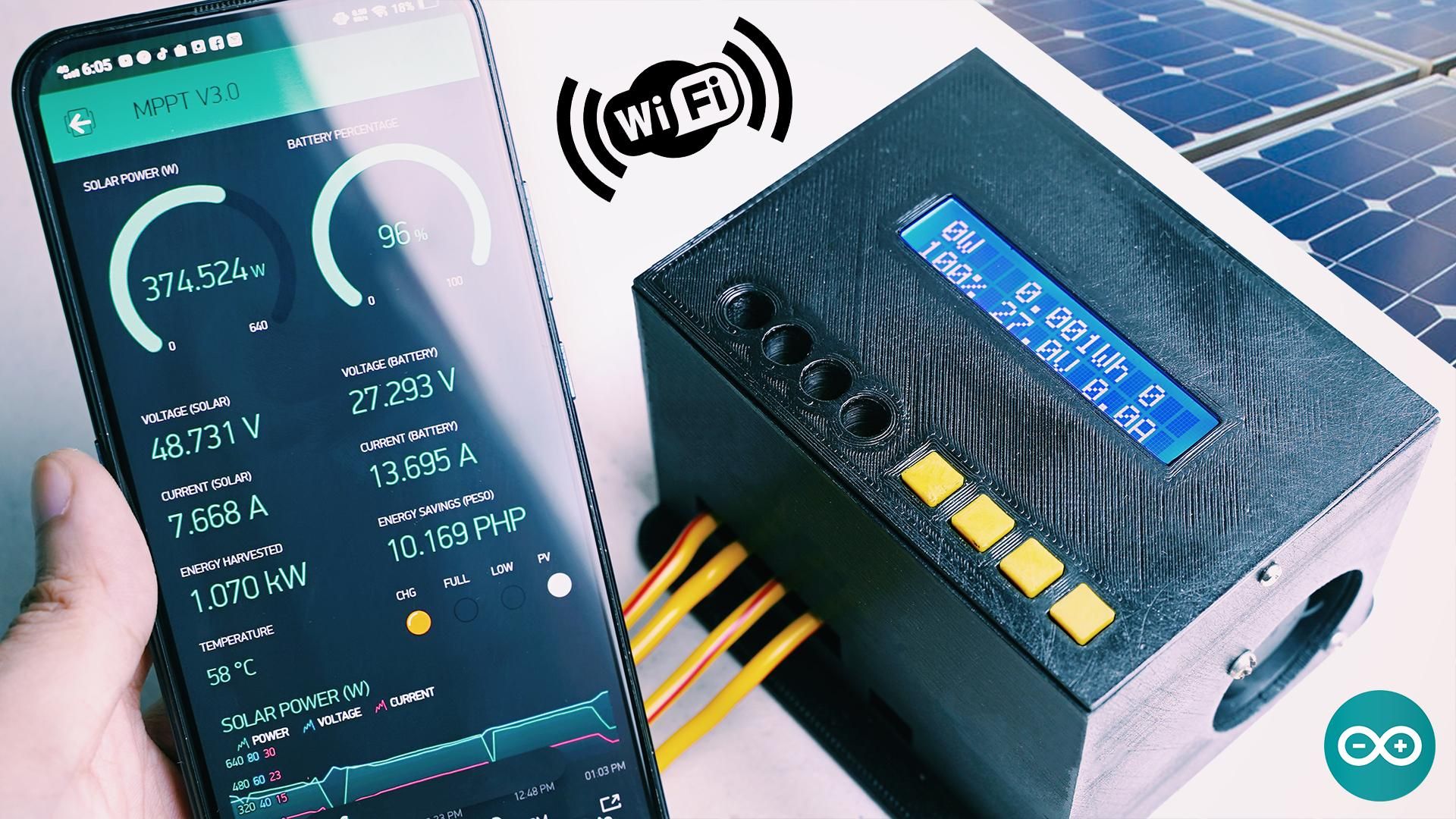

- Phạm vi công suất: 1000 Watts Định Mức | Bộ xử lý: ESP32 + WiFi
Chào bạn, tụi mình lại cùng ngồi lại với nhau trên góc bàn kỹ thuật quen thuộc rồi.
Nếu bạn đã từng trải qua những đêm dài mất ngủ bên bàn hàn mạch, từng vô tình ngửi thấy cái mùi “khét lẹt” đặc trưng của một con vi xử lý hay một dàn MOSFET công suất lớn bị đóng thủng ngay khi vừa cắm nguồn, hay từng đứng hàng giờ bất lực nhìn cái kim đồng hồ đo dòng điện đứng im re dù trời nắng chang chang ngoài kia… thì bài viết chia sẻ về dự án DIY 1kW MPPT Solar Charge Controller của tác giả ASCAS trên Instructables sẽ giống như một cuốn truyện trinh thám kỹ thuật đầy lôi cuốn. Nó hoàn toàn không phải là một bài hướng dẫn vô hồn, rập khuôn theo kiểu mì ăn liền, mà là cả một hành trình đánh đổi bằng mồ hôi, tiền bạc và những bài học xương máu của thế giới điện tử công suất thực chiến.
Điện tử công suất vốn dĩ là một vùng đất vô cùng khắc nghiệt. Ở đó, một lỗi sai cực nhỏ trong vài micro-giây của Firmware điều khiển xung hoặc một đường mạch PCB chạy sai vị trí, chịu dòng quá tải cũng đủ để trả giá bằng những tiếng nổ vang tai và những làn khói đen. Hôm nay, gác lại những áp lực công việc và những bảng thông số dày đặc sang một bên, tụi mình cùng ngồi xuống đây, pha một ly trà thật đậm, và tiến hành mổ xẻ sâu bộ mạch sạc năng lượng mặt trời Fugu MPPT này.
1. Hệ tư duy thiết kế: Khi công suất lớn định nghĩa lại luật chơi
Khi bạn thiết kế một mạch hạ áp (Buck Converter) nhỏ dưới 50W, sai số linh kiện hay sự bất cẩn trong layout đường mạch rất ít khi trả giá ngay lập tức. Nhưng khi bước lên ngưỡng công suất lớn (1000W+), mọi thông số ký sinh dù là nhỏ nhất cũng có thể kích hoạt một chuỗi phản ứng dây chuyền phá hủy hoàn toàn hệ thống.
A. Chỉnh lưu đồng bộ (Synchronous Rectification) thay thế Diode Schottky
Ở dải công suất này, việc sử dụng diode Schottky truyền thống để chỉnh lưu là một sai lầm chết người. Ở dòng sạc đỉnh lên tới 35A, mức sụt áp 0.5V trên diode Schottky sẽ sinh ra:
Lượng nhiệt khổng lồ này bắt buộc bạn phải sử dụng những khối tản nhiệt nhôm rất lớn. Bằng cách áp dụng cấu trúc Synchronous Buck, thay thế diode bằng một MOSFET kênh N thứ hai hoạt động đồng bộ với cực sườn xung, nội trở dẫn siêu thấp của dòng MOSFET thế hệ mới như CSD19505 (chỉ 2.6 mOhm) đã kéo giảm tổn hao xuống một mức kinh ngạc:
Chính tư duy tối ưu hóa phần cứng này đã giúp mạch đạt hiệu suất chuyển đổi đỉnh lên đến 98% và thu nhỏ tối đa kích thước tản nhiệt.
B. Nghệ thuật chế ngự xung gai cao tần (di/dt)
Dòng điện 30A đóng cắt liên tục ở tần số cao sẽ biến các đường mạch PCB dài thành cuộn cảm ký sinh. Khi ngắt dòng đột ngột, theo định luật Lenz, chúng tạo ra các xung điện áp gai (Voltage Spikes) khổng lồ vượt xa điện áp chịu đựng của MOSFET. Tư duy thiết kế mạch công suất lớn bắt buộc phải tối giản hóa diện tích vòng lặp dòng điện đóng cắt (Hot Loop Area), đồng thời sử dụng các IC lái cực cổng chuyên dụng (như IR2104) để bơm/rút dòng điện cực cổng thật dứt khoát, triệt tiêu hiện tượng sụt áp tuyến tính sinh nhiệt.
2. Cuộc cách mạng vi điều khiển: Tại sao Arduino Nano thất bại và ESP32 lên ngôi?
Hành trình 6 tháng thử nghiệm của ASCAS đã bộc lộ rõ giới hạn vật lý của dòng vi điều khiển 8-bit truyền thống khi đối mặt với các tác vụ thời gian thực của nguồn xung kỹ thuật số:
| Tiêu chí so sánh | Arduino Nano (ATmega328P) | ESP32 (Dual Core 240MHz) |
|---|---|---|
| Tốc độ xử lý & Phản hồi | 8-bit (16 MHz). Quá chậm để tính toán vòng lặp PID khi điện áp đầu vào thay đổi, dẫn đến ngắt sạc liên tục. | 32-bit (Lõi kép 240MHz). Tính toán thuật toán MPPT Perturbed & Observe khép kín tức thời. |
| Độ mịn cảm biến (ADC) | 10-bit tích hợp. Độ phân giải đạt 78mV/bước nhảy. Phản hồi quá thô khiến thuật toán bị dao động. | Kết hợp ADC ngoài (ADS1015) 12/16-bit. Độ mịn đo đạc đạt dưới 1.2mV, bám điểm MPPT cực ổn định. |
| Điều khiển băm xung (PWM) | 8-bit ở tần số thấp. Bước nhảy Duty Cycle thô bạo dễ làm dòng điện tăng vọt ngoài tầm kiểm soát. | Tùy biến 8-bit đến 16-bit (Tần số lên tới 312kHz). Cho phép dịch chuyển siêu mịn Duty Cycle. |
3. Đánh giá chi tiết lịch sử tiến hóa qua các phiên bản

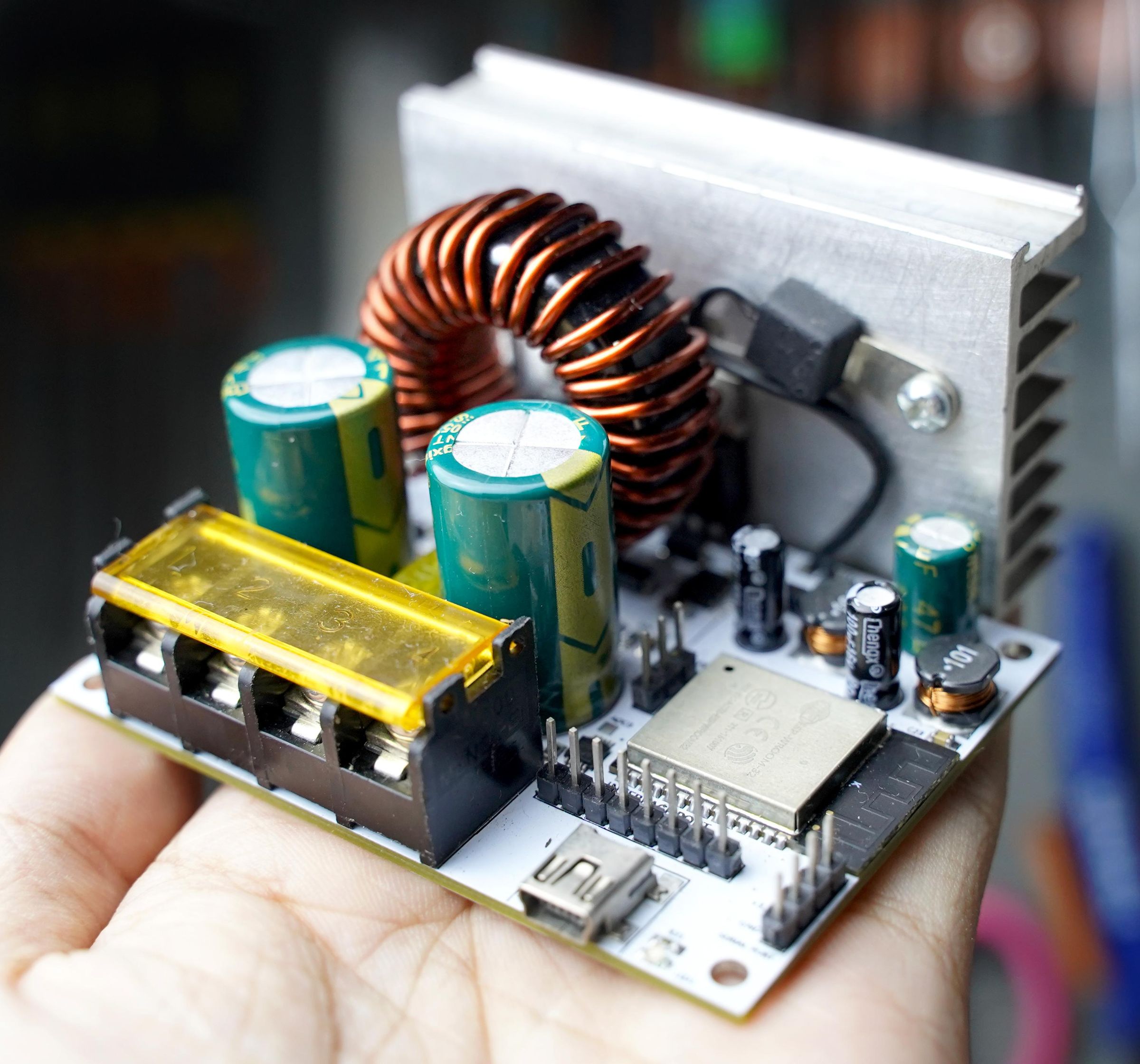

Dự án hoàn thiện Fugu MPPT V1.0 không tự nhiên xuất hiện, nó được gọt giũa qua những thất bại xương máu của các nguyên mẫu trước đó:

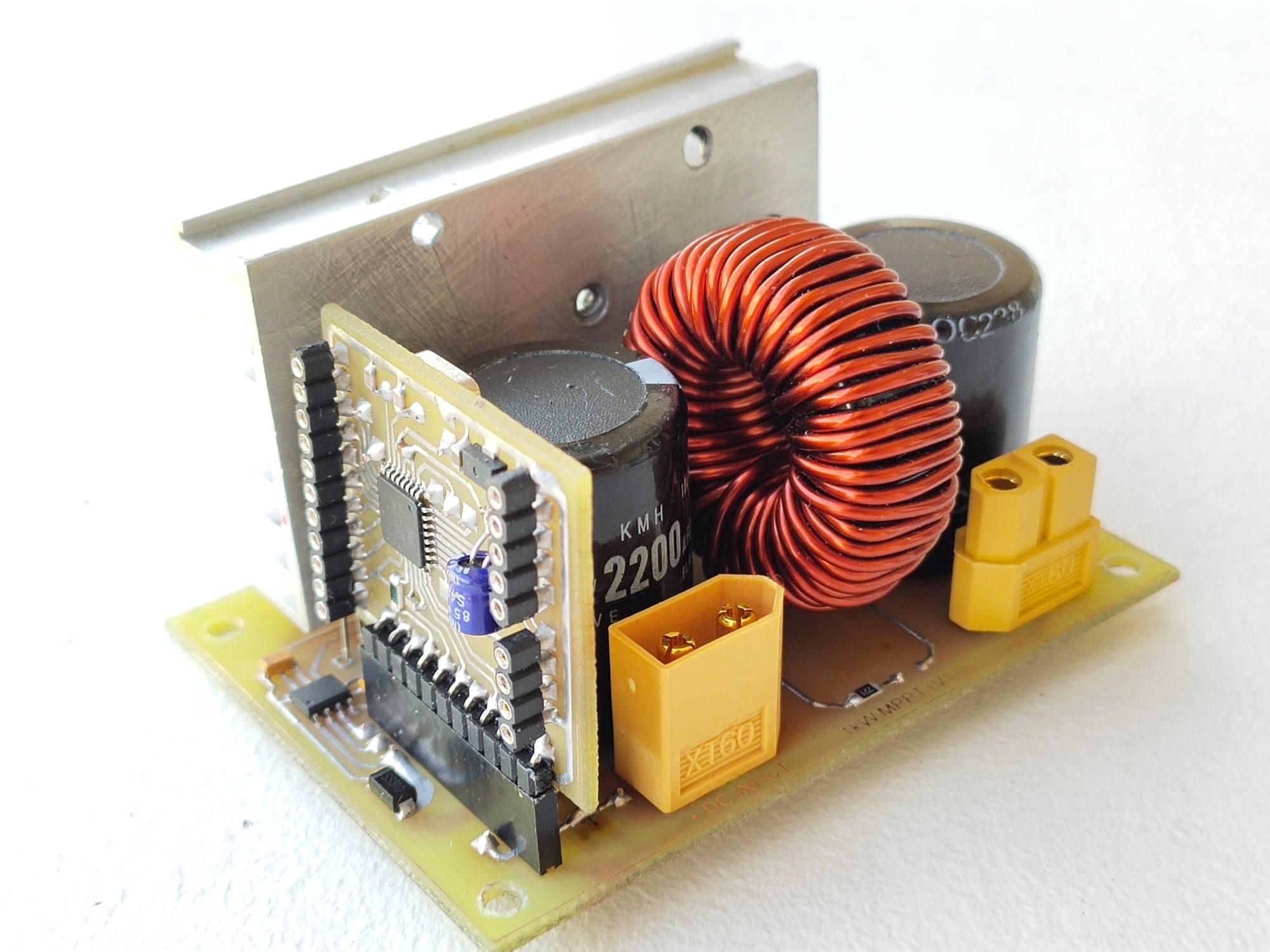

- Hạn chế của bản V1 – V3: Việc cố gắng nhồi nhét hai cảm biến dòng Hall không chỉ làm tăng giá thành mà còn tạo ra ác mộng về nhiễu điện từ. Cuộn cảm công suất lớn đặt quá gần cảm biến dòng thứ hai khiến dữ liệu đo đạc bị sai lệch.
- Sự đột phá ở bản ESP32: Tác giả đã dũng cảm loại bỏ cảm biến dòng đầu ra. Dòng sạc đầu ra giờ đây được tính toán gián tiếp thông qua thuật toán bảo toàn năng lượng kết hợp tỷ lệ hao hụt. Việc bổ sung bộ lọc thông thấp (RC filter) mang lại sự “sạch sẽ” tuyệt đối cho vi điều khiển.
4. Phân tích sơ đồ nguyên lý và thiết kế PCB Layout
Sơ đồ mạch nguyên lý và layout PCB của Fugu MPPT v1.0 là một tài liệu tham khảo đắt giá cho bất kỳ ai muốn tự tay làm mạch nguồn xung công suất lớn.

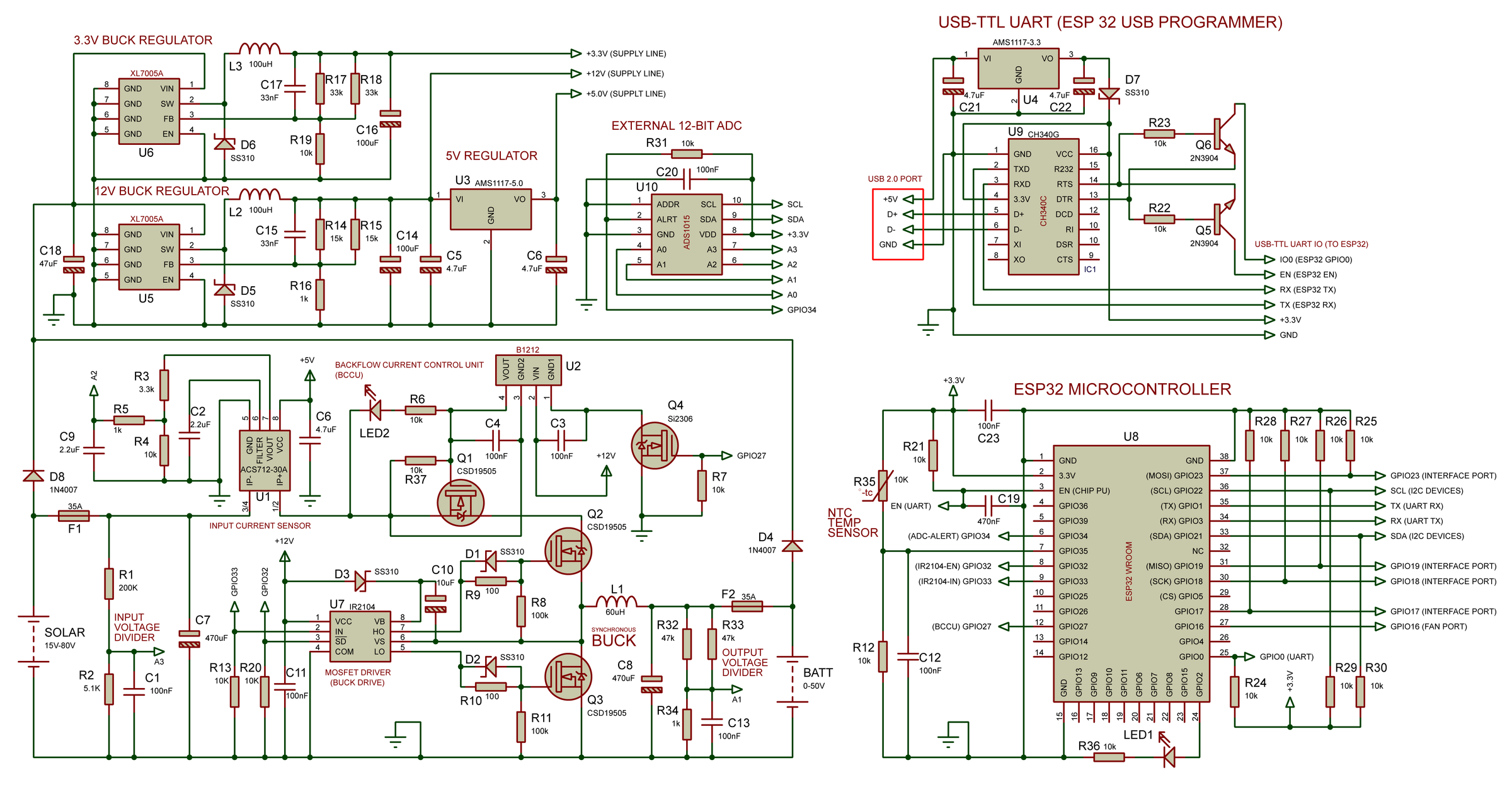

Sơ Đồ Nguyên Lý Chi Tiết (Schematic)
Hệ thống kết nối giữa ESP32, IC ADC ngoại ADS1015, mạch lái Half-Bridge IR2104.
🔍 Xem bản vẽ HD gốc
Điểm tinh tế trong sơ đồ nguyên lý là việc sử dụng diode chặn dòng Schottky dòng rò thấp ở cổng nạp USB để ngăn điện áp từ dàn pin mặt trời dội ngược lại máy tính khi đang cắm lập trình. Thêm vào đó, việc bố trí các tụ bypass dung lượng nhỏ ngay sát chân nguồn của ESP32 giúp chip hoạt động cực kỳ ổn định.

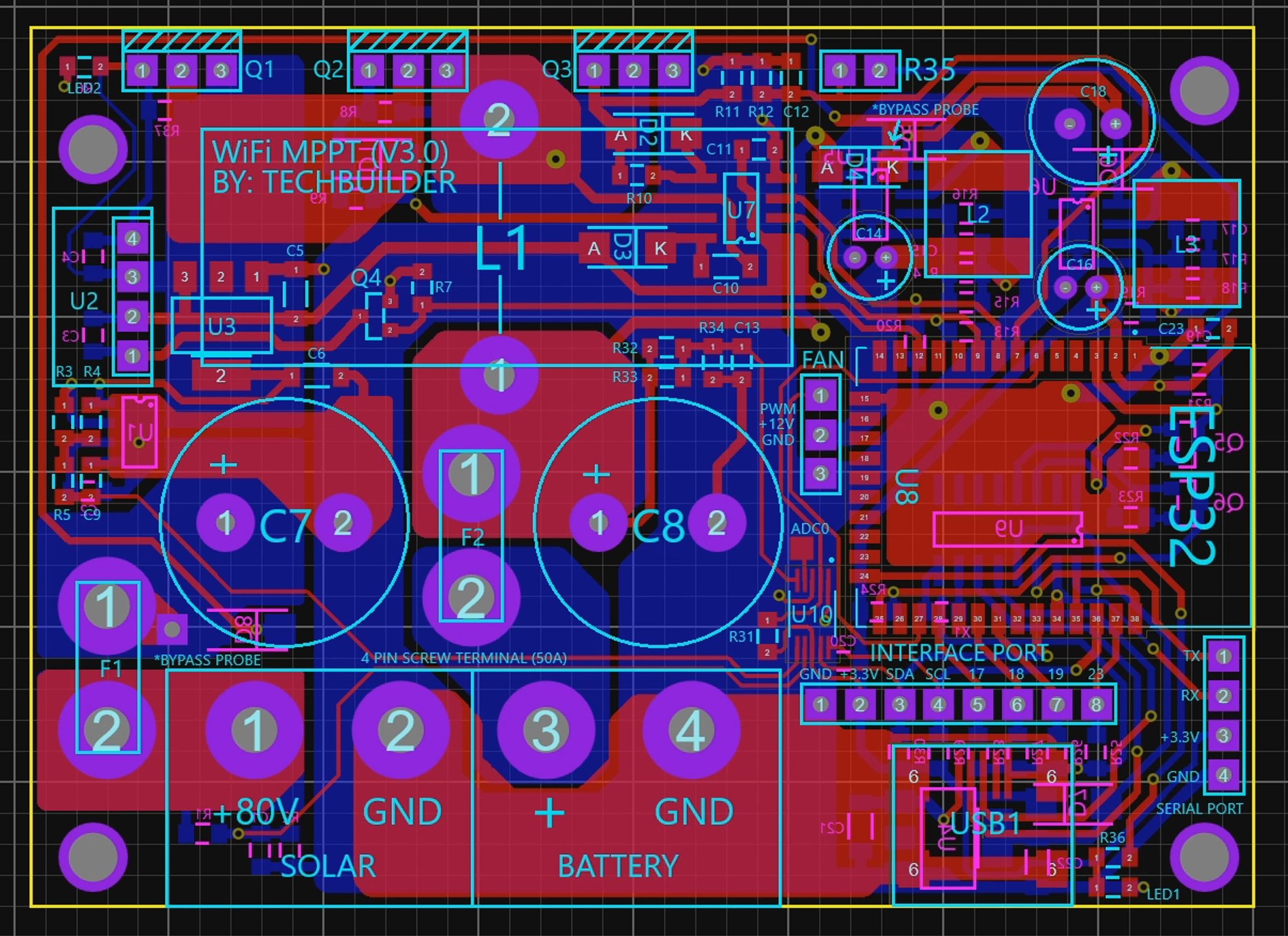

Thiết Kế Mạch In (PCB Layout)
Tối ưu hóa đường đi của dòng điện lớn, tách biệt mass công suất (PGND) và mass tín hiệu (AGND).
🔍 Phóng to Layout 2 Lớp
5. Hướng dẫn đọc dữ liệu & Những lưu ý “xương máu”
Để tự tay làm thành công và vận hành an toàn hệ thống sạc 1kW này, bạn bắt buộc phải nằm lòng những chỉ dẫn kỹ thuật cốt lõi sau từ tác giả:
⚠️ Cảnh Báo Vận Hành Quan Trọng
- Giới hạn điện áp hở mạch (Voc): Điện áp đầu vào tối đa là 80V. Nếu Voc vượt quá 80V, dàn MOSFET và IC lái dòng sẽ bị đánh thủng ngay lập tức.
- Giới hạn công suất: Firmware của mạch được khóa cứng giới hạn công suất sạc ở mức 1000W để tránh bão hòa từ cuộn cảm.
- Trình tự khởi động: Bắt buộc phải cấp nguồn điều khiển trước khi bạn kết nối pin mặt trời hoặc tải vào mạch để cảm biến dòng được hiệu chỉnh chuẩn xác lúc không tải (Zero-current offset).
Dự án 1kW MPPT Solar của tác giả ASCAS không chỉ đơn thuần là một sản phẩm DIY giá rẻ, mà là một giáo trình thực tiễn vô giá về cách tư duy và giải quyết các bài toán nguồn xung công suất lớn. Việc thấu hiểu từ những chi tiết nhỏ như nội trở dẫn của MOSFET đến việc lựa chọn đúng hệ vi điều khiển chính là chìa khóa vàng mở ra thành công cho những dự án năng lượng tự chế của riêng bạn.
