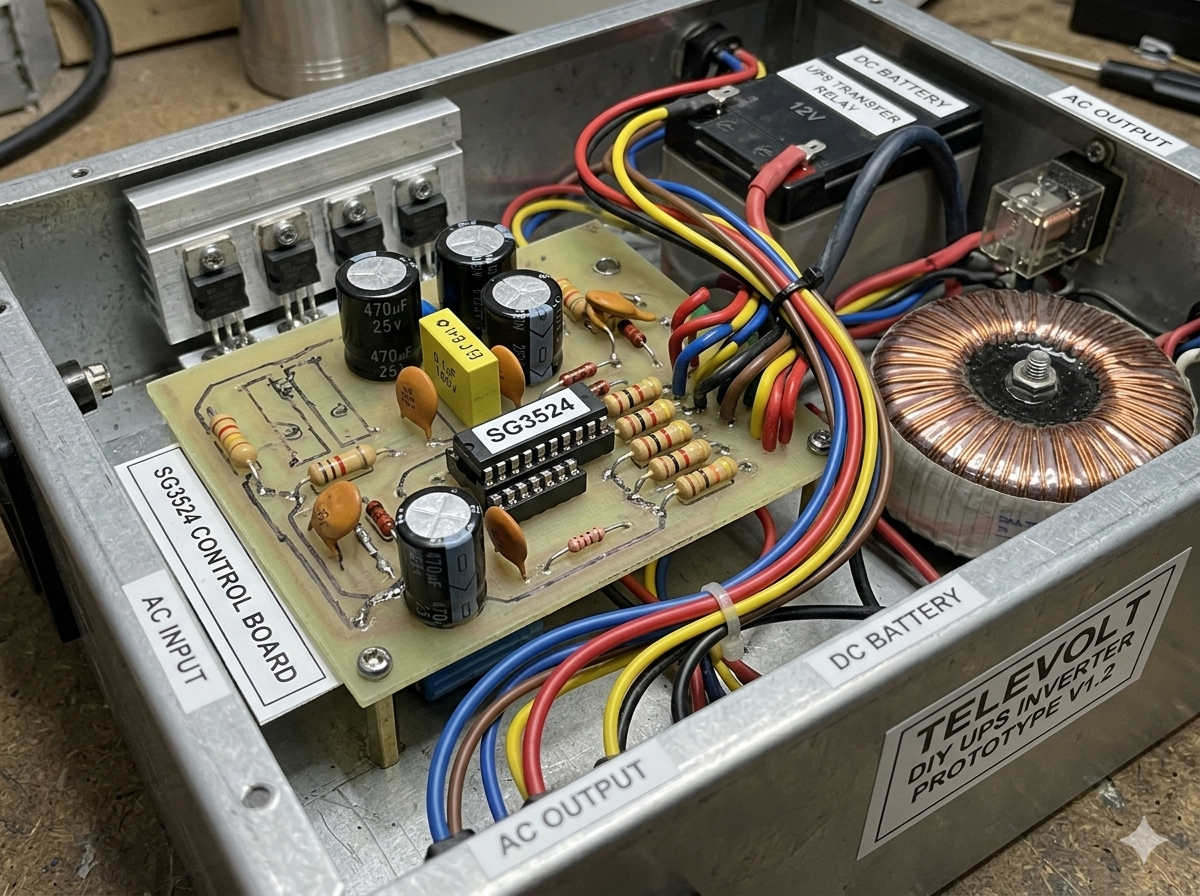

1. GIỚI THIỆU CHUNG
Trong bối cảnh nhu cầu về năng lượng dự phòng ngày càng tăng, các hệ thống nguồn cung cấp điện liên tục (UPS) đóng vai trò huyết mạch trong việc bảo vệ dữ liệu và thiết bị điện tử. Bài nghiên cứu này tập trung vào việc phân tích sơ đồ nguyên lý và thực thi thực tế bộ biến tần (Inverter) DC-AC sử dụng cấu trúc Push-Pull (Đẩy-Kéo). Với trung tâm điều khiển là vi mạch SG3524, hệ thống không chỉ thực hiện chuyển đổi điện áp mà còn tích hợp các khối bảo vệ ngưỡng pin và sạc bù thông minh, tối ưu hóa vòng đời của hệ thống lưu trữ năng lượng.
2. PHÂN TÍCH KIẾN TRÚC ĐIỀU KHIỂN PWM SG3524
2.1. Cơ chế tạo xung và điều phối tần số
IC SG3524 được lựa chọn nhờ khả năng tích hợp đầy đủ các khối chức năng của một bộ điều chế độ rộng xung (PWM) trong một chip duy nhất. Đối với hệ thống Inverter 50Hz, bộ dao động nội của SG3524 cần được thiết lập ở tần số 100Hz.
Tại sao là 100Hz? Do cấu trúc ngõ ra kép (Pins 11 & 14) hoạt động theo cơ chế lật (Flip-flop), tần số tại mỗi nhánh MOSFET sẽ bằng một nửa tần số dao động tổng.
Để đạt được hiệu suất tối ưu, các giá trị linh kiện được xác lập như sau:
- Điện trở dao động (RT): 137 kΩ
- Tụ điện dao động (CT): 100 nF
- Tần số dao động (fosc): ≈ 86 Hz

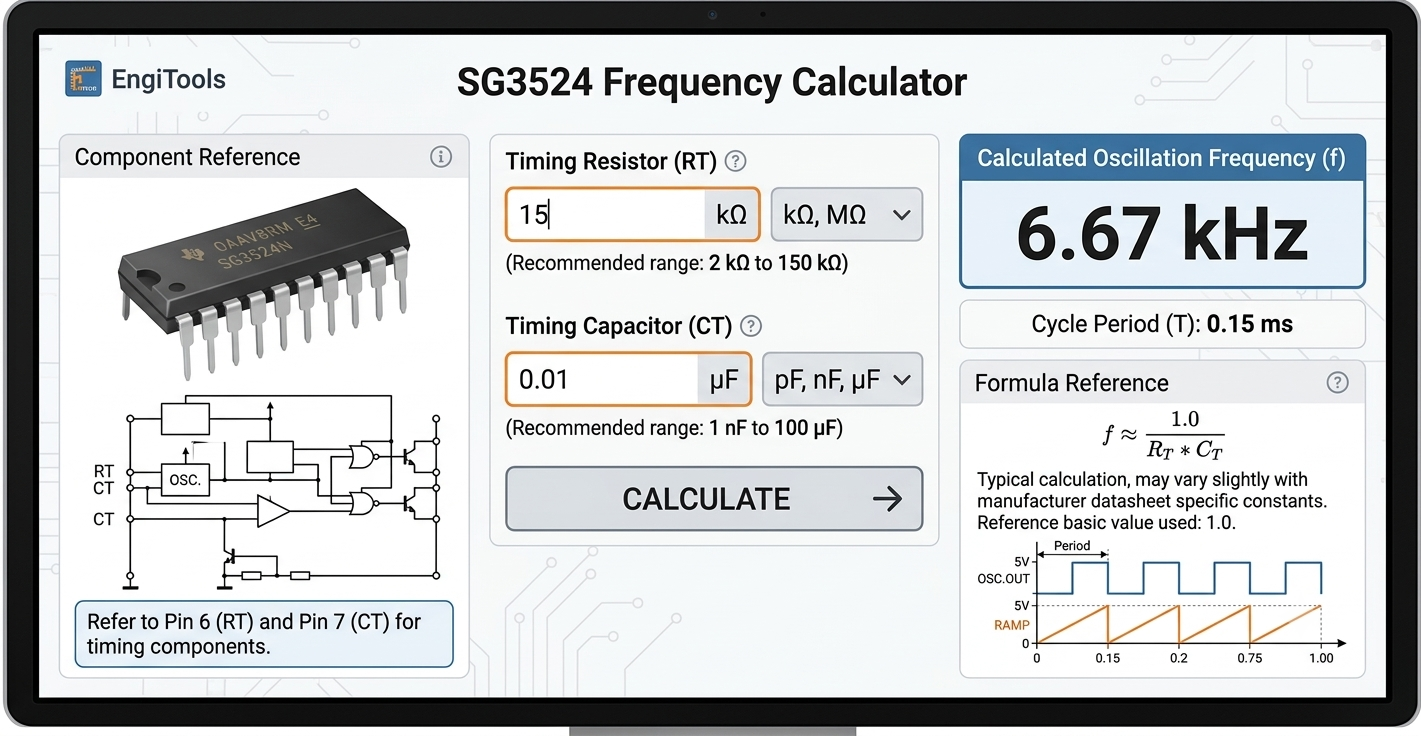

Công cụ tính tần số SG3524
Mô phỏng dạng sóng Push-Pull
- Tần số AC ngõ ra lật pha bằng fosc chia 2.
- Mạch mô phỏng sẵn khoảng nghỉ (Dead-time) để bảo vệ MOSFET tránh trùng dẫn.
3. TẦNG CÔNG SUẤT VÀ CƠ CHẾ BẢO VỆ XUNG ĐỈNH
3.1. Lựa chọn linh kiện động lực
Thông số kỹ thuật tầng công suất
Việc lựa chọn MOSFET phải dựa trên hai chỉ số quan trọng để đảm bảo tính ổn định:
- • Điện áp đánh thủng (VDSS): Chịu đựng được đỉnh áp phản hồi.
- • Nội trở dẫn (RDS(on)): Càng thấp càng giảm tổn hao nhiệt.
Ghi chú: Dòng điện sơ cấp được tính theo công thức: Ip ≈ Pout / (Vin × η)
* Trong đó η là hiệu suất chuyển đổi (thường đạt 80-85% với biến áp sắt từ).
3.2. Mạch dập xung (R-C Snubber)
Để triệt tiêu năng lượng dư thừa từ cảm kháng rò của biến áp (Lk), mạch Snubber (R = 3.3kΩ / 5W kết hợp tụ điện cao áp) được lắp đặt tại cuộn thứ cấp.
Ở phía sơ cấp, các diode Zener (15V - 18V) được nối tại cực G để bảo vệ lớp cách điện oxit của MOSFET khỏi các xung đỉnh quá áp (Voltage Spikes).
4. HỆ THỐNG QUẢN LÝ THÔNG MINH & UPS
Để trở thành một bộ UPS hoàn chỉnh, hệ thống cần tích hợp hai khối chức năng bảo vệ cốt lõi:
- Bảo vệ Pin (Battery Protection): Sử dụng
NE555thiết lập ngưỡng Low Bat (10.5V) tránh xả sâu và Hi Bat (14.8V) bảo vệ quá áp. - Chuyển mạch Bypass: Dùng
Relay 12V+PC817để nhận diện điện lưới. Tự động chuyển tải và kích hoạt sạc bù (Float Charge) khi có điện.
Bảng Thông Số Linh Kiện Tối Ưu
| Khối chức năng | Linh kiện | Vai trò |
|---|---|---|
| Điều khiển (PWM) | SG3524 | Ổn định tần số & áp |
| Công suất | IRF3205 (x4) | Đóng cắt dòng sơ cấp |
| Cách ly | PC817 | Nhận biết điện lưới |
| Biến áp | Sắt từ | 12V-0-12V / 220V |
Lưu ý triển khai:
- Tản nhiệt: Bắt buộc dùng nhôm diện tích lớn + quạt cho MOSFET.
- Độ dày mạch: Phủ thiếc dày đường mạch 12V để tránh cháy khi tải nặng.
- Hồi tiếp (Feedback): Chỉnh biến trở chân 1 của SG3524 để giữ áp 220V ổn định.
Hệ thống Inverter/UPS dựa trên SG3524 là một giải pháp kinh điển nhưng vẫn cực kỳ hiệu quả nhờ độ tin cậy cao và chi phí linh kiện thấp. Việc hiểu rõ bản chất toán học của tần số dao động và cơ chế bảo vệ linh kiện bán dẫn sẽ giúp người kỹ sư chế tạo được những thiết bị có độ bền tương đương với các sản phẩm thương mại trên thị trường.
Nguồn tham khảo và tổng hợp phân tích kỹ thuật: Hệ thống điện tử công suất dự phòng 2026.
