KHẢO SÁT CHUYÊN SÂU NGUYÊN LÝ THIẾT KẾ MẠCH INVERTER SINE WAVE 500VA – PIC16F876A

Trong thế giới điện tử công suất, việc chuyển đổi năng lượng từ dòng điện một chiều (DC) điện áp thấp thành dòng điện xoay chiều (AC) điện áp cao luôn là một trong những bài toán kinh điển và đầy thách thức. Bản sơ đồ thiết kế hệ thống Inverter Sine Wave công suất 500VA sử dụng vi điều khiển PIC16F876A chính là một minh chứng sống động cho thời kỳ chuyển giao công nghệ đầy rực rỡ. Đó là giai đoạn mà các giải pháp điều khiển kỹ thuật số (Digital Control) bắt đầu thâm nhập mạnh mẽ và thay thế dần các mạch dao động analog thuần túy, mang lại một làn gió mới về độ chính xác, khả năng bảo vệ và tính linh hoạt trong cấu hình hệ thống.

Nhìn lại dòng chảy lịch sử, trước khi các bộ kích điện sin chuẩn (Pure Sine Wave Inverter) trở nên phổ biến, thị trường từng bị thống trị bởi các bộ kích điện sóng vuông (Square Wave) hoặc sóng sin mô phỏng (Modified Sine Wave). Sóng vuông tuy dễ chế tạo nhưng lại là “kẻ thù” của các loại tải cảm (như quạt điện, động cơ, biến áp lõi sắt) do chứa hàm lượng sóng hài bậc cao cực kỳ lớn. Các sóng hài này không đóng góp vào công cơ học có ích mà chuyển hóa hoàn toàn thành nhiệt năng thông qua tổn hao dòng xoáy Foucault, khiến động cơ phát ra tiếng kêu vo vo khó chịu, nóng lên nhanh chóng và giảm tuổi thọ một cách trầm trọng.

Chính vì lý do đó, mục tiêu tối thượng của sơ đồ thiết kế này là tạo ra một điện áp xoay chiều chuẩn hình sin 230VAC / 50Hz từ nguồn ắc quy 12VDC. Bài viết này sẽ đưa bạn đi sâu vào từng ngóc ngách của sơ đồ, phân tích dưới góc nhìn học thuật chuyên sâu và đánh giá những điểm sáng trong tư duy kỹ thuật của tác giả.

TRIẾT LÝ KIẾN TRÚC TẦN SỐ THẤP (LOW-FREQUENCY TOPOLOGY)

Khi tiếp cận sơ đồ này, điểm đầu tiên một kỹ sư điện tử công suất nhận ra ngay chính là việc hệ thống lựa chọn cấu trúc Biến áp tần số thấp (Low-Frequency Topology), sử dụng một biến áp sắt từ lớn có thông số ngõ vào/ra là 8Vac-PRI / 230Vac-SEC.

Ở cấu trúc cao tần hiện đại, dòng điện 12VDC trước hết được băm xung ở tần số hàng chục kilohertz, đẩy qua một biến áp xung bằng lõi ferrite siêu nhỏ. Cấu trúc cao tần giúp giảm kích thước và khối lượng thiết bị một cách ngoạn mục.

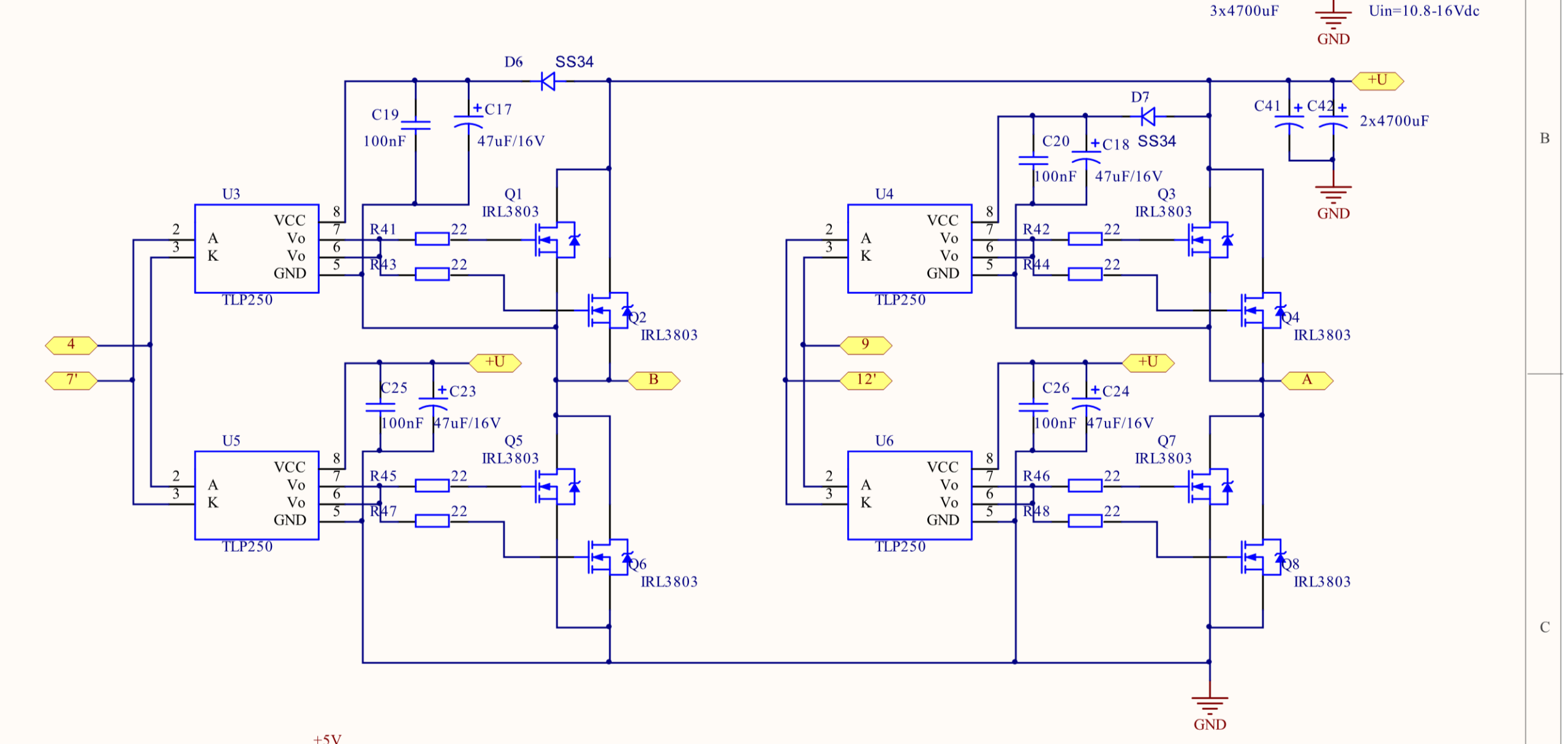

Hình 1: Sơ đồ nguyên lý phần công suất hệ thống Inverter Sine Wave

Tuy nhiên, tại sao người ta vẫn ưu ái cấu trúc tần số thấp như trong sơ đồ này? Câu trả lời nằm ở hai chữ: Bền bỉ và Khả năng chịu quá tải (Surge Capability). Biến áp sắt từ hoạt động ở tần số lưới 50Hz sở hữu một khối lượng lõi thép và cuộn dây đồng rất lớn, đóng vai trò như một “bánh đà năng lượng” cơ học để đối phó với dòng khởi động cực lớn của các loại tải như block tủ lạnh hay máy bơm.

BỘ NÃO ĐIỀU KHIỂN SỐ VÀ NGUYÊN LÝ BĂM XUNG SPWM

Phần cứng của PIC16F876A

Trái tim điều khiển của toàn mạch là vi điều khiển 8-bit PIC16F876A-I/SO của hãng Microchip. Dù dựa trên kiến trúc RISC tương đối đơn giản, chip vi điều khiển này lại sở hữu những module ngoại vi cực kỳ đắt giá cho ứng dụng biến đổi nguồn: module CCP tạo xung vuông, bộ biến đổi ADC 10-bit để giám sát hệ thống. Hệ thống sử dụng một thạch anh ngoài có tần số lên tới 20MHz để tối ưu độ mịn của dạng sóng SPWM.

Bản chất toán học của thuật toán SPWM

Hàm số toán học biểu diễn độ rộng xung D(t) tại một thời điểm t bất kỳ trong một nửa chu kỳ dương được xác định rõ ràng bởi công thức chuẩn hóa dưới đây:

Việc tính toán hàm sin trực tiếp theo thời gian thực là bất khả thi với chip 8-bit. Nhà thiết kế đã giải quyết bằng phương pháp Bảng tra cứu hình sin (Sine Lookup Table) nạp cứng vào bộ nhớ Flash.

TẦNG ĐỘNG LỰC CẦU H VÀ NGHỆ THUẬT MẮC SONG SONG MOSFET

Mạch sử dụng cấu trúc hình cầu đầy đủ (Full-Bridge) gồm 4 nhánh van đóng cắt. Dòng điện hiệu dụng chạy qua cuộn sơ cấp biến áp khi đầy tải được tính toán theo biểu thức sau:

Dòng điện đỉnh ở đỉnh của sóng sin xấp xỉ 74A. Kỹ sư đã chọn dòng MOSFET đặc chủng IRL3803 với điện trở nội R_DS(on) siêu nhỏ (khoảng 0.006 Ω). Để tránh quá nhiệt cục bộ, mạch mắc song song hai MOSFET cho mỗi nhánh, kết hợp các điện trở cổng độc lập 22 Ω để cân bằng dòng nạp xả cực Gate.

MẠCH LÁI CÁCH LY QUANG TLP250

Khối Driver điều khiển cực cổng sử dụng 4 IC quang cách ly TLP250. Giữa đầu vào và đầu ra không hề có sự kết nối điện từ nào mà hoàn toàn truyền dẫn bằng ánh sáng. TLP250 khóa chặt các nhiễu dội ngược từ quá trình đóng cắt dòng điện lớn, đồng thời cung cấp dòng kích dứt khoát để nạp nhanh tụ ký sinh của MOSFET, giảm thiểu suy hao nhiệt trong vùng tuyến tính.

BỘ ĐỊNH TUYẾN VÀ PHẢN HỒI ANALOG

Sự xuất hiện của hai IC logic bổ trợ MC14053BF (Bộ ghép kênh tương tự) và SN74HC257D (Bộ chọn dữ liệu số) giúp PIC16F876A giám sát hàng loạt thông số (dòng, áp, nhiệt độ) chỉ bằng một vài chân I/O hạn hẹp.

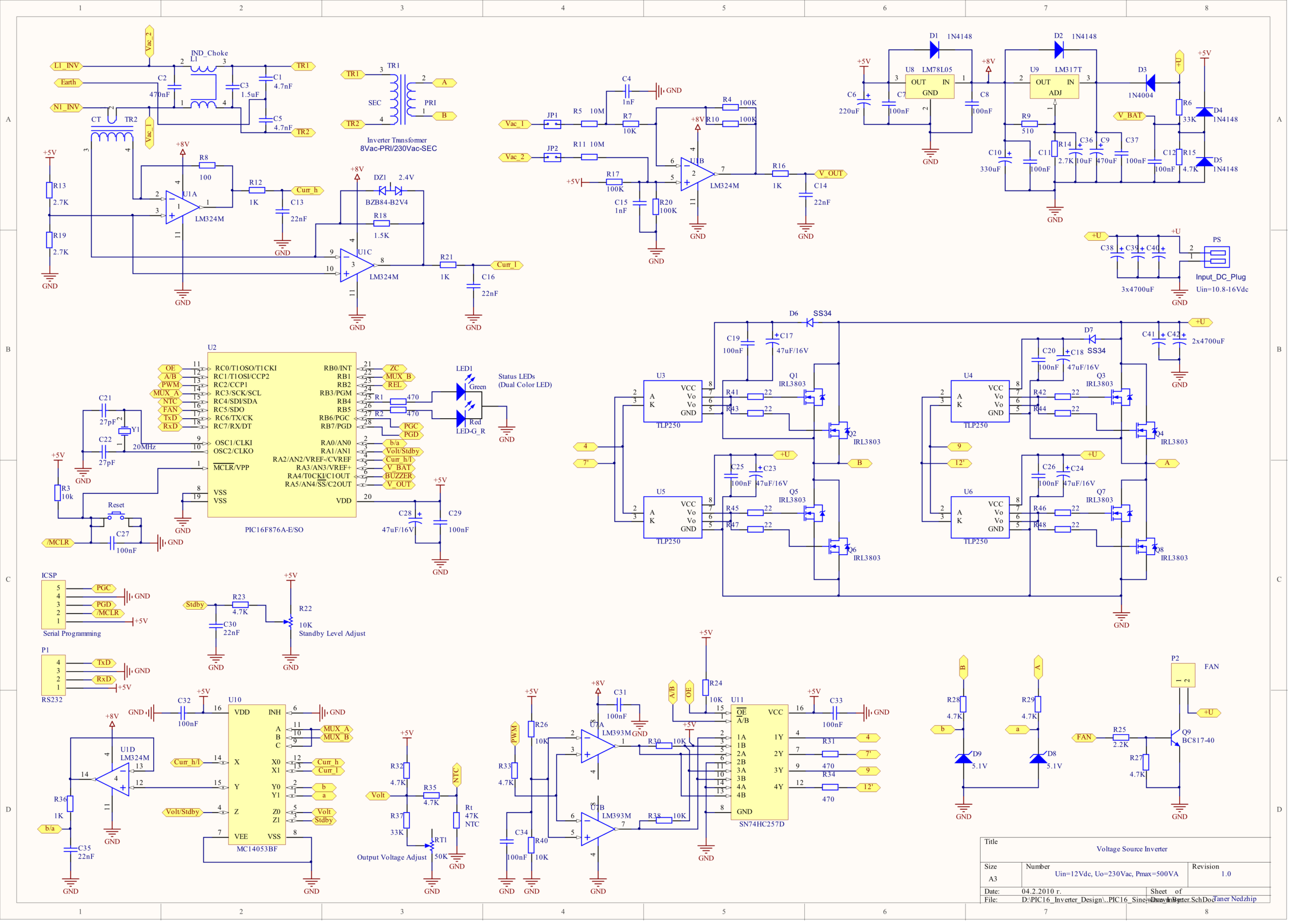

Hình 2: Sơ đồ nguyên tổng thể mạch Inverter Sine Wave 500VA

Hệ thống phản hồi bảo vệ đa tầng

KHỐI NGUỒN PHỤ TRỢ VÀ NGUYÊN LÝ LỌC THÔNG THẤP ĐẦU RA

Nguồn 12V nhiều nhiễu được xử lý qua IC ổn áp tuyến tính LM317T và LM78L05 để tạo ra đường nguồn 5V siêu sạch. Ở đầu ra, tín hiệu được làm mượt bằng bộ lọc thông thấp LC (Cuộn cảm IND Choke và tụ phim) với tần số cắt:

ĐÁNH GIÁ TỔNG THỂ & GÓC NHÌN TIẾN HÓA CÔNG NGHỆ

Đây là một thiết kế thực dụng tuyệt vời. Nếu đặt vào bối cảnh hiện nay, cấu trúc này có thể được nâng cấp bằng việc thay thế PIC bằng các dòng lõi xử lý tín hiệu số (DSP) như dsPIC33F hoặc STM32 để chạy thuật toán điều khiển PR Controller. Khối công suất cũng có thể được nâng cấp sang van GaN hoặc SiC để triệt tiêu hoàn toàn tổn hao đóng cắt, kết hợp với giao thức IoT (như ESP32) để giám sát thông minh qua Smartphone.
